構造計算書 BUSファイルダウンロード

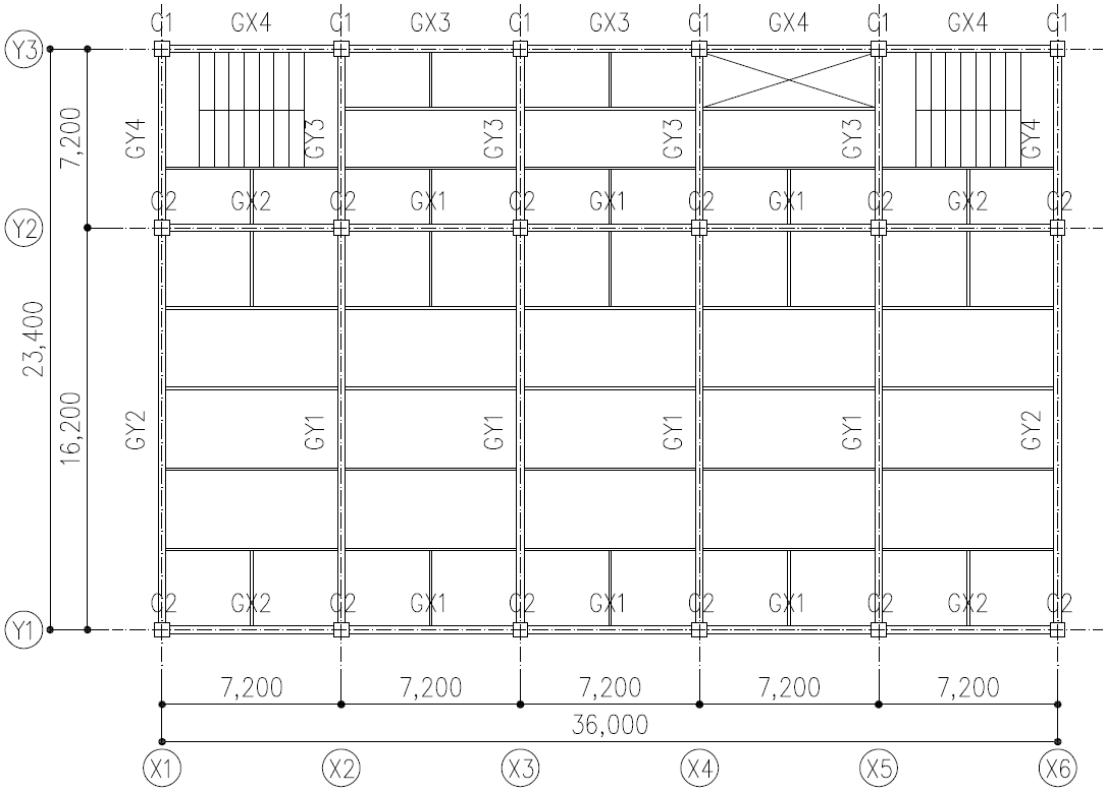

- 設計モデル概要
| モデル概要 | 軽量タイプ 8階建 事務所 |
| 地域係数 | Z＝1.0 |
| 用途 | 事務所 |
| 階数 | 地上8階 |
| 高さ | 軒高32.00m |
| スパン数 | X方向5スパン Y方向2スパン |
| 基準階高 | 4.0m |
| 1階階高 | 4.0m |
| 架構形式 | X方向 ラーメン Y方向 ラーメン |
- 使用材料
| コンクリート | 普通コンクリート | 1F Fc27 |
| 鉄筋 | D10〜D13 SD295 D19〜D29 SD345 D32〜D38 SD390 |
|
- 仮定荷重
| 名称 | 厚さ (mm) |
単位荷重 (kN/m3) |
重量 (N/m2) |
床・小梁 架構 地震 (N/m2) (N/m2) (N/m2) |
|
| 屋上 | 防水押えコンクリート 防水 RCスラブ 山下厚さ デッキプレート ダクト・天井 予備重量 合計 |
110 95 70 |
23.0 24.0 24.0 |
2530 70 2280 840 150 300 200 6370 |
DL 6370 LL 1800 1300 600 TL 8170 7670 970 |
| 事務室 | OAフロア モルタル RCスラブ 山下厚さ デッキプレート 間仕切壁 ダクト・天井 予備重量 合計 |
5 95 70 |
23.0 24.0 24.0 |
250 115 2280 840 150 100 300 200 4235 |
DL 4235 LL 2900 1800 800 TL 7135 6035 5035 |
| 階段 | スラブ 段板・蹴込み板 ササラ桁 手摺 予備重量 合計 |
50 |
24.0 |
1200 550 550 100 200 2600 |
DL 2600 LL 2900 1800 800 TL 5500 4400 3400 |
| トイレ・ 給湯室 |
モザイクタイル モルタル 押えシリンダー アスファルト防水 RCスラブ 山下厚さ デッキプレート ダクト・天井 予備重量 合計 |
6 30 50 95 70 |
24 20 18 24 24 |
144 600 900 150 2280 840 150 300 200 5564 |
DL 5564 LL 1800 1300 600 TL 7364 6864 6164 |
- 層せん断力
| 階 | wi (kN) |
Σwi (kN) |
αi | Ai | Ci | Qi (kN) |
Wi/A (kN/m2) |
| 9 | 7214 | 7214 | 0.13 | 2.33 | 0.41 | 2928 | 8.56 |
| 8 | 5795 | 13009 | 0.24 | 1.92 | 0.33 | 4348 | 6.88 |
| 7 | 5795 | 18833 | 0.35 | 1.69 | 0.29 | 5532 | 6.88 |
| 6 | 5834 | 24638 | 0.46 | 1.52 | 0.27 | 6543 | 6.93 |
| 5 | 5834 | 30472 | 0.56 | 1.39 | 0.24 | 7397 | 6.93 |
| 4 | 5834 | 36306 | 0.67 | 1.28 | 0.22 | 8104 | 6.93 |
| 3 | 5907 | 42213 | 0.75 | 1.18 | 0.21 | 8681 | 7.01 |
| 2 | 5931 | 48144 | 0.89 | 1.09 | 0.19 | 9124 | 7.04 |
| 1 | 5952 | 54096 | 1.00 | 1.00 | 0.17 | 9434 | 7.07 |
| 基礎 | 12904 | 67000 | - | - | - | 10725 | 15.32 |
- 剛性率
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 9 | 1/639 | 1.71 | 1.0 | 0.0 | 1.0 |
| 8 | 1/434 | 1.16 | 1.0 | 0.0 | 1.0 |
| 7 | 1/352 | 0.94 | 1.0 | 0.0 | 1.0 |
| 6 | 1/307 | 0.82 | 1.0 | 0.0 | 1.0 |
| 5 | 1/278 | 0.74 | 1.0 | 0.0 | 1.0 |
| 4 | 1/277 | 0.74 | 1.0 | 0.0 | 1.0 |
| 3 | 1/312 | 0.84 | 1.0 | 0.0 | 1.0 |
| 2 | 1/317 | 0.85 | 1.0 | 0.0 | 1.0 |
| 1 | 1/446 | 1.19 | 1.0 | 0.0 | 1.0 |
Y方向
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 9 | 1/587 | 1.77 | 1.0 | 0.0 | 1.0 |
| 8 | 1/404 | 1.21 | 1.0 | 0.0 | 1.0 |
| 7 | 1/328 | 0.99 | 1.0 | 0.0 | 1.0 |
| 6 | 1/287 | 0.86 | 1.0 | 0.0 | 1.0 |
| 5 | 1/258 | 0.78 | 1.0 | 0.0 | 1.0 |
| 4 | 1/244 | 0.74 | 1.0 | 0.0 | 1.0 |
| 3 | 1/251 | 0.75 | 1.0 | 0.0 | 1.0 |
| 2 | 1/256 | 0.77 | 1.0 | 0.0 | 1.0 |
| 1 | 1/375 | 1.13 | 1.0 | 0.0 | 1.0 |
- 保有水平耐力
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 9 | 14639 | 1.0 | 0.25 | 3660 | 6156 | 1.68 |
| 8 | 21738 | 1.0 | 0.25 | 5435 | 9142 | 1.68 |
| 7 | 27661 | 1.0 | 0.25 | 6915 | 11632 | 1.68 |
| 6 | 32717 | 1.0 | 0.25 | 8179 | 13758 | 1.68 |
| 5 | 36982 | 1.0 | 0.25 | 9846 | 1552 | 1.68 |
| 4 | 40522 | 1.0 | 0.25 | 10130 | 17040 | 1.68 |
| 3 | 43405 | 1.0 | 0.25 | 10851 | 18253 | 1.68 |
| 2 | 45618 | 1.0 | 0.25 | 11405 | 19184 | 1.68 |
| 1 | 47172 | 1.0 | 0.25 | 11793 | 19837 | 1.68 |
Y方向正加力時
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 9 | 14639 | 1.0 | 0.25 | 3660 | 7263 | 1.98 |
| 8 | 21738 | 1.0 | 0.25 | 5435 | 10785 | 1.98 |
| 7 | 27661 | 1.0 | 0.28 | 6915 | 13723 | 1.98 |
| 6 | 32717 | 1.0 | 0.25 | 8179 | 16231 | 1.98 |
| 5 | 36982 | 1.0 | 0.25 | 9846 | 18348 | 1.98 |
| 4 | 40522 | 1.0 | 0.25 | 10130 | 20103 | 1.98 |
| 3 | 43405 | 1.0 | 0.25 | 10851 | 21534 | 1.98 |
| 2 | 45618 | 1.0 | 0.25 | 11405 | 22632 | 1.98 |
| 1 | 47172 | 1.0 | 0.25 | 11793 | 23403 | 1.98 |
- 保有水平耐力計算終了理由
X方向 （正加力） 層間変形角（4F-5F）
X方向 （負加力） 層間変形角（4F-5F）
Y方向 （正加力） 層間変形角（2F-3F）
Y方向 （負加力） 層間変形角（2F-3F）
保有耐力時
X方向 （正加力） 層間変形角（4F-5F）
X方向 （負加力） 層間変形角（4F-5F）
Y方向 （正加力） 層間変形角（3F-4F）
Y方向 （負加力） 層間変形角（3F-4F）
