9階建軽量20.0モデル　S造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

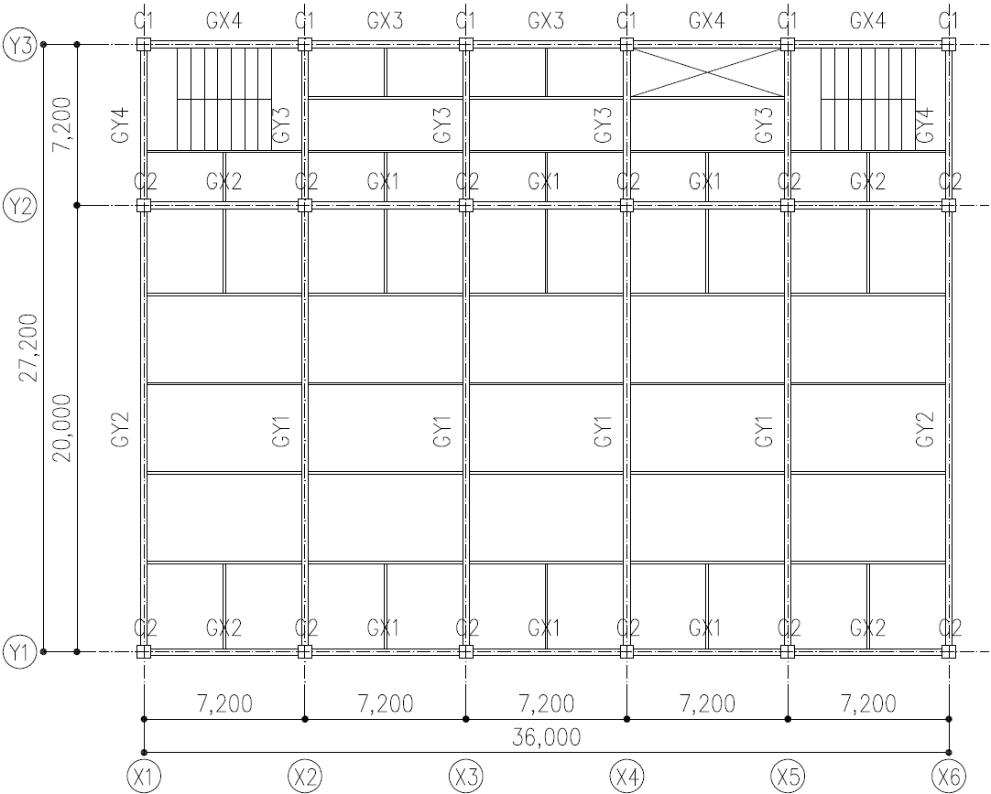

設計モデル概要 モデル概要 軽量タイプ　8階建　事務所 地域係数 Z＝1.0 用途 事務所 階数 地上8階 高さ 軒高32.00m スパン数 X方向5スパン Y方向2スパン 基準階高 4.0m 1階階高 4.0m 架構形式 X方向　ラーメン Y方向　ラーメン

使用材料 コンクリート 普通コンクリート　 1F　Fc27 鉄筋 D10〜D13　SD295 D19〜D29　SD345 D32〜D38　SD390

仮定荷重 　　　 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 防水押えコンクリート 防水 RCスラブ 山下厚さ デッキプレート ダクト・天井 予備重量 合計 110 95 70 23.0 24.0 24.0 2530 70 2280 840 150 300 200 6370 DL　　　　　　　　　　　　　　　　 6370 LL　　1800　　　　1300　　　　600 TL　　8170　　　　7670　　　　970 事務室 OAフロア モルタル RCスラブ 山下厚さ デッキプレート 間仕切壁 ダクト・天井 予備重量 合計 5 95 70 23.0 24.0 24.0 250 115 2280 840 150 100 300 200 4235 DL　　　　　　　　　　　　　　　　 4235 LL　　2900　　　　1800　　　　800 TL　　7135　　　　6035　　　　5035 階段 スラブ 段板・蹴込み板 ササラ桁 手摺 予備重量 合計 50 24.0 1200 550 550 100 200 2600 DL　　　　　　　　　　　　　　　　 2600 LL　　2900　　　　1800　　　　800 TL　　5500　　　　4400　　　　3400 トイレ・ 給湯室 モザイクタイル モルタル 押えシリンダー アスファルト防水 RCスラブ 山下厚さ デッキプレート ダクト・天井 予備重量 合計 6 30 50 95 70 24 20 18 24 24 144 600 900 150 2280 840 150 300 200 5564 DL　　　　　　　　　　　　　　　　 5564 LL　　1800　　　　1300　　　　600 TL　　7364　　　　6864　　　　6164

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 9 8388 8388 0.13 2.34 0.41 3418 8.57 8 6721 15109 0.24 1.93 0.34 5071 6.86 7 6721 21830 0.34 1.70 0.30 6453 6.86 6 6858 28687 0.45 1.53 0.27 7650 7.00 5 6890 35577 0.56 1.40 0.24 8665 7.04 4 6890 42467 0.67 1.28 0.22 9507 7.04 3 7013 49480 0.78 1.18 0.21 10197 7.16 2 7068 56548 0.89 1.09 0.19 10727 7.22 1 7091 63639 1.00 1.00 0.17 11099 7.24 基礎 18976 82615 - - - 12996 19.38

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 9 1/584 1.52 1.0 0.0 1.0 8 1/400 1.04 1.0 0.0 1.0 7 1/340 0.89 1.0 0.0 1.0 6 1/338 0.88 1.0 0.0 1.0 5 1/308 0.80 1.0 0.0 1.0 4 1/288 0.75 1.0 0.0 1.0 3 1/324 0.85 1.0 0.0 1.0 2 1/337 0.88 1.0 0.0 1.0 1 1/529 1.38 1.0 0.0 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 9 1/431 1.36 1.0 0.0 1.0 8 1/301 0.95 1.0 0.0 1.0 7 1/260 0.82 1.0 0.0 1.0 6 1/259 0.82 1.0 0.0 1.0 5 1/240 0.76 1.0 0.0 1.0 4 1/243 0.77 1.0 0.0 1.0 3 1/299 0.95 1.0 0.0 1.0 2 1/319 1.01 1.0 0.0 1.0 1 1/495 1.57 1.0 0.0 1.0

ヒンジ図（Ds算定時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 9 17087 1.0 0.25 4272 7322 1.71 8 25356 1.0 0.25 6339 10865 1.71 7 32266 1.0 0.25 8067 13826 1.71 6 38251 1.0 0.25 9563 16391 1.71 5 43325 1.0 0.25 10831 18565 1.71 4 47536 1.0 0.25 11884 20369 1.71 3 50984 1.0 0.25 12746 21847 1.71 2 53637 1.0 0.25 13409 22983 1.71 1 55493 1.0 0.25 13873 23778 1.71 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 9 17087 1.0 0.25 4272 9549 2.23 8 25356 1.0 0.25 6339 14170 2.23 7 32266 1.0 0.25 8067 18032 2.23 6 38251 1.0 0.25 9563 21377 2.23 5 43325 1.0 0.25 10831 24212 2.23 4 47536 1.0 0.25 11884 26565 2.23 3 50984 1.0 0.25 12746 28492 2.23 2 53637 1.0 0.25 13409 29975 2.23 1 55493 1.0 0.25 13873 31012 2.23

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角 X方向　（負加力）　層間変形角 Y方向　（正加力）　層間変形角（5F-6F） Y方向　（負加力）　層間変形角（5F-6F） 保有耐力時 X方向　（正加力）　層間変形角（4F-5F） X方向　（負加力）　層間変形角（4F-5F） Y方向　（正加力）　層間変形角（5F-6F） Y方向　（負加力）　層間変形角（5F-6F）
