13階建軽量18.0モデル　S造　設計モデル群


構造計算書　　　 　　　BUSファイルダウンロード

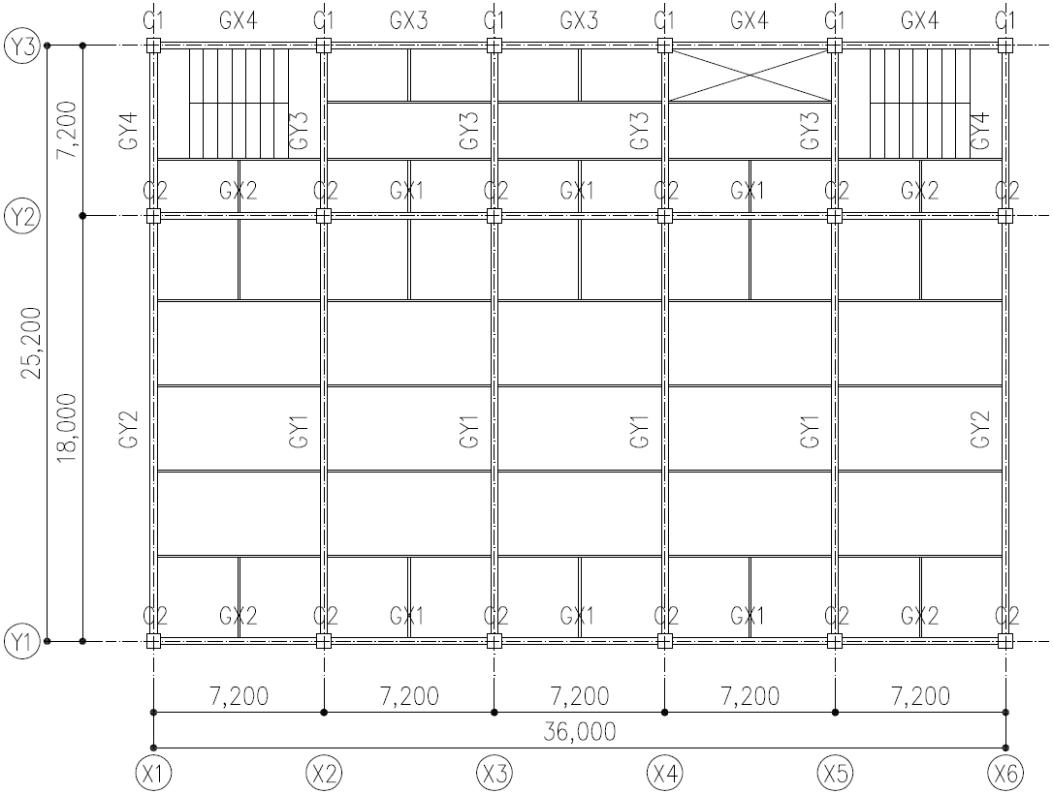

  • 設計モデル概要
モデル概要 軽量タイプ　8階建　事務所
地域係数 Z＝1.0
用途 事務所
階数 地上8階
高さ 軒高32.00m
スパン数 X方向5スパン
Y方向2スパン
基準階高 4.0m
1階階高 4.0m
架構形式 X方向　ラーメン
Y方向　ラーメン


  • 使用材料
コンクリート 普通コンクリート　 1F　Fc27
鉄筋 D10〜D13　SD295
D19〜D29　SD345
D32〜D38　SD390


  • 仮定荷重
　　　
名称 　 厚さ
(mm)		 単位荷重
(kN/m3)		 重量
(N/m2)		 　　床・小梁　　　架構　　　　地震
　　(N/m2) 　 　(N/m2) 　　(N/m2)
屋上 防水押えコンクリート
防水
RCスラブ
山下厚さ
デッキプレート
ダクト・天井
予備重量
合計		 110

95
70
 23.0

24.0
24.0
 2530
70
2280
840
150
300
200
6370



DL　　　　　　　　　　　　　　　　
6370
LL　　1800　　　　1300　　　　600
TL　　8170　　　　7670　　　　970
事務室 OAフロア
モルタル
RCスラブ
山下厚さ
デッキプレート
間仕切壁
ダクト・天井
予備重量
合計
5
95
70
23.0
24.0
24.0
 250
115
2280
840
150
100
300
200
4235




DL　　　　　　　　　　　　　　　　
4235
LL　　2900　　　　1800　　　　800
TL　　7135　　　　6035　　　　5035
階段 スラブ
段板・蹴込み板
ササラ桁
手摺
予備重量
合計		 50
 24.0
 1200
550
550
100
200
2600

DL　　　　　　　　　　　　　　　　
2600
LL　　2900　　　　1800　　　　800
TL　　5500　　　　4400　　　　3400
トイレ・
給湯室		 モザイクタイル
モルタル
押えシリンダー
アスファルト防水
RCスラブ
山下厚さ
デッキプレート
ダクト・天井
予備重量
合計		 6
30
50

95
70
 24
20
18

24
24
 144
600
900
150
2280
840
150
300
200
5564





DL　　　　　　　　　　　　　　　　
5564
LL　　1800　　　　1300　　　　600
TL　　7364　　　　6864　　　　6164




  • 層せん断力
階 wi
(kN)		 Σwi
(kN)		 αi Ai Ci Qi
(kN)		 Wi/A
(kN/m2)
13 7695 7695 0.09 2.76 0.34 2615 8.48
12 6137 13832 0.17 2.26 0.28 3849 6.77
11 6137 19970 0.24 1.99 0.25 4900 6.77
10 6221 26191 0.31 1.81 0.22 5835 6.86
9 6238 32429 0.39 1.67 0.21 6665 6.88
8 6238 38667 0.46 1.56 0.19 7398 6.88
7 6348 45015 0.54 1.45 0.18 8054 7.00
6 6360 51375 0.61 1.36 0.17 8625 7.01
5 6360 57735 0.69 1.28 0.16 9114 7.01
4 6447 64181 0.77 1.21 0.15 9528 7.11
3 6503 70685 0.84 1.13 0.14 9865 7.17
2 6503 77188 0.92 1.07 0.13 10123 7.17
1 6526 83714 1.00 1.00 0.12 10303 7.19
基礎 14688 98402 - - - 11772 16.19




  • 剛性率
X方向
階 層間変形角 剛性率 Fs 偏心率 Fe
13 1/584 1.65 1.0 0.0 1.0
12 1/409 1.15 1.0 0.0 1.0
11 1/335 0.95 1.0 0.0 1.0
10 1/312 0.88 1.0 0.0 1.0
9 1/283 0.80 1.0 0.0 1.0
8 1/283 0.80 1.0 0.0 1.0
7 1/313 0.88 1.0 0.0 1.0
6 1/302 0.85 1.0 0.0 1.0
5 1/294 0.83 1.0 0.0 1.0
4 1/320 0.90 1.0 0.0 1.0
3 1/320 0.90 1.0 0.0 1.0
2 1/338 0.95 1.0 0.0 1.0
1 1/518 1.46 1.0 0.0 1.0

Y方向
階 層間変形角 剛性率 Fs 偏心率 Fe
13 1/451 1.57 1.0 0.0 1.0
12 1/326 1.14 1.0 0.0 1.0
11 1/280 0.98 1.0 0.0 1.0
10 1/271 0.95 1.0 0.0 1.0
9 1/247 0.86 1.0 0.0 1.0
8 1/236 0.82 1.0 0.0 1.0
7 1/240 0.84 1.0 0.0 1.0
6 1/231 0.81 1.0 0.0 1.0
5 1/231 0.81 1.0 0.0 1.0
4 1/254 0.89 1.0 0.0 1.0
3 1/255 0.89 1.0 0.0 1.0
2 1/274 0.96 1.0 0.0 1.0
1 1/428 1.49 1.0 0.0 1.0




  • 保有水平耐力
X方向正加力時
階 Qud Fes Ds Qun Qu Qu/Qun
13 13076 1.0 0.25 3269 5412 1.65
12 19242 1.0 0.25 4811 7965 1.65
11 24500 1.0 0.25 6125 10141 1.65
10 29176 1.0 0.25 7294 12077 1.65
9 33322 1.0 0.25 8331 13793 1.65
8 36990 1.0 0.25 9248 15311 1.65
7 40270 1.0 0.25 10068 16669 1.65
6 43126 1.0 0.25 10782 17851 1.65
5 45570 1.0 0.25 11392 18863 1.65
4 47641 1.0 0.25 11910 19720 1.65
3 49326 1.0 0.25 12332 20417 1.65
2 50615 1.0 0.25 12654 20951 1.65
1 51516 1.0 0.25 12879 21324 1.65

Y方向正加力時
階 Qud Fes Ds Qun Qu Qu/Qun
13 13076 1.0 0.25 3269 5412 1.65
12 19242 1.0 0.25 4811 7965 1.65
11 24500 1.0 0.25 6125 10141 1.65
10 29176 1.0 0.25 7294 12076 1.65
9 33322 1.0 0.25 8331 13793 1.65
8 36990 1.0 0.25 9248 15311 1.65
7 40270 1.0 0.25 10068 16669 1.65
6 43126 1.0 0.25 10782 17851 1.65
5 45570 1.0 0.25 11392 18862 1.65
4 47641 1.0 0.25 11910 19719 1.65
3 49326 1.0 0.25 12332 20417 1.65
2 50615 1.0 0.25 12654 20951 1.65
1 51516 1.0 0.25 12879 21324 1.65


  • 保有水平耐力計算終了理由
Ds算定時
X方向　（正加力）　層間変形角（5F-6F）
X方向　（負加力）　層間変形角（5F-6F）
Y方向　（正加力）　層間変形角（5F-6F）
Y方向　（負加力）　層間変形角（5F-6F）

保有耐力時
X方向　（正加力）　層間変形角（5F-6F）
X方向　（負加力）　層間変形角（5F-6F）
Y方向　（正加力）　層間変形角（5F-6F）
Y方向　（負加力）　層間変形角（5F-6F）
