10階建6×11モデル　RC造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

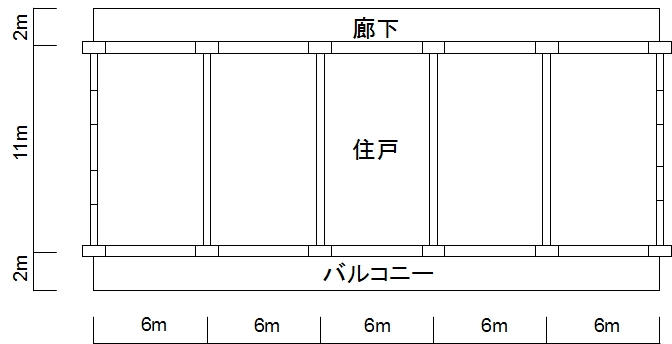

設計モデル概要 モデル概要 板状タイプ　10階建　共同住宅 地域係数 Z＝1.0 用途 共同住宅 階数 地上9階 高さ 軒高28.58m スパン数 X方向5スパン Y方向1スパン 基準階高 2.8m 1階階高 3.1m 架構形式 X方向　ラーメン Y方向　壁

使用材料 コンクリート 普通コンクリート　 10F〜11F 　Fc27 7F〜9F　　　Fc30 1F〜6F　 　 Fc36 鉄筋 D10〜D13　SD295A D19〜D29　SD345 D32〜D38　SD390

仮定荷重 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 押えコンクリート アスファルト防水 天井 スラブ 合計 80 220 23.0 24.0 1840 150 200 5280 7470 DL　　　　　　　　　　　　　　　　7470 LL　　1800　　　　1300　　　　600 TL　　9270　　　　8770　　　　8070 居室 間仕切り壁 フローリング 天井 スラブ 合計 220 24.0 200 200 200 5280 5880 DL　　　　　　　　　　　　　　　　5880 LL　　1800　　　　1300　　　　600 TL　　7680　　　　7180　　　　6480

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 10 4052 4052 0.08 2.41 0.48 1954 12.28 9 4724 8776 0.18 1.90 0.38 3346 14.32 8 4756 13532 0.28 1.67 0.33 4528 14.41 7 4756 18289 0.38 1.52 0.30 5561 14.41 6 4871 23160 0.48 1.40 0.28 6493 14.76 5 4871 28032 0.58 1.30 0.26 7309 14.76 4 4910 32942 0.68 1.21 0.24 8024 14.88 3 4934 37877 0.79 1.14 0.22 8638 14.95 2 4960 42837 0.89 1.06 0.21 9153 15.03 1 5040 47877 1.00 1.00 0.20 9575 15.27 基礎 7561 55438 - - - 10336 22.91

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 10 1/ 1417 1.63 1.0 0.0 1.0 9 1/ 1004 1.16 1.0 0.0 1.0 8 1/ 833 0.96 1.0 0.0 1.0 7 1/ 759 0.87 1.0 0.0 1.0 6 1/ 751 0.86 1.0 0.0 1.0 5 1/ 736 0.85 1.0 0.0 1.0 4 1/ 728 0.84 1.0 0.0 1.0 3 1/ 715 0.82 1.0 0.0 1.0 2 1/ 720 0.83 1.0 0.0 1.0 1 1/ 993 1.14 1.0 0.0 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 10 1/ 4054 0.93 1.0 0.0 1.0 9 1/ 3825 0.88 1.0 0.0 1.0 8 1/ 3719 0.86 1.0 0.0 1.0 7 1/ 3644 0.84 1.0 0.0 1.0 6 1/ 3717 0.86 1.0 0.0 1.0 5 1/ 3895 0.90 1.0 0.0 1.0 4 1/ 4207 0.97 1.0 0.0 1.0 3 1/ 4666 1.08 1.0 0.0 1.0 2 1/ 5433 1.25 1.0 0.0 1.0 1 1/ 6038 1.39 1.0 0.0 1.0

ヒンジ図（保有耐力時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 10 9772 1.0 0.30 2931 3056 1.04 9 16730 1.0 0.30 5019 5233 1.04 8 22640 1.0 0.30 6792 7081 1.04 7 27807 1.0 0.30 8342 8698 1.04 6 32465 1.0 0.30 9739 10155 1.04 5 36548 1.0 0.30 10964 11432 1.04 4 40121 1.0 0.30 12036 12549 1.04 3 43191 1.0 0.30 12957 13510 1.04 2 45768 1.0 0.30 13730 14316 1.04 1 47877 1.0 0.30 14363 14976 1.04 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 10 9772 1.0 0.40 3909 6360 1.62 9 16730 1.0 0.40 6692 10889 1.62 8 22640 1.0 0.40 9056 14735 1.62 7 27807 1.0 0.40 11123 18098 1.62 6 32465 1.0 0.40 12986 21130 1.62 5 36548 1.0 0.40 14619 23787 1.62 4 40121 1.0 0.40 16048 26112 1.62 3 43191 1.0 0.40 17276 28110 1.62 2 45768 1.0 0.40 18307 29788 1.62 1 47877 1.0 0.40 19151 31161 1.62

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角（4F - 5F ） X方向　（負加力）　層間変形角（4F - 5F ） Y方向　（正加力）　層間変形角（7F-8F） Y方向　（負加力）　層間変形角（7F-8F） 保有耐力時 X方向　（正加力）　層間変形角（5F - 6F ） X方向　（負加力）　層間変形角（5F - 6F ） Y方向　（正加力）　層間変形角（7F-8F） Y方向　（負加力）　層間変形角（7F-8F）
