10階建7×11モデル　RC造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

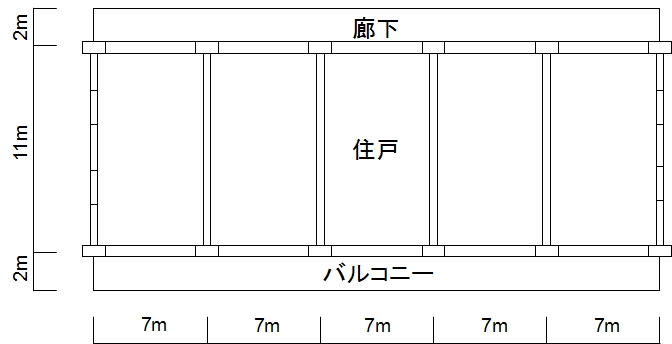

設計モデル概要 モデル概要 板状タイプ　10階建　共同住宅 地域係数 Z＝1.0 用途 共同住宅 階数 地上10階 高さ 軒高28.58m スパン数 X方向5スパン Y方向1スパン 基準階高 2.8m 1階階高 3.1m 架構形式 X方向　ラーメン Y方向　壁

使用材料 コンクリート 普通コンクリート　 1F〜6F　　　　Fc36 7F〜9F　　　　Fc30 10F〜11F　 　Fc27 鉄筋 D10〜D13　SD295A D19〜D29　SD345 D32〜D38　SD390

仮定荷重 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 押えコンクリート アスファルト防水 天井 スラブ 合計 80 220 23.0 24.0 1840 150 200 5280 7470 DL　　　　　　　　　　　　　　　　7470 LL　　1800　　　　1300　　　　600 TL　　9270　　　　8770　　　　8070 居室 間仕切り壁 フローリング 天井 スラブ 合計 220 24.0 200 200 200 5280 5880 DL　　　　　　　　　　　　　　　　5880 LL　　1800　　　　1300　　　　600 TL　　7680　　　　7180　　　　6480

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 10 4568 4568 0.09 2.41 0.48 2197 11.86 9 5234 9807 0.18 1.91 0.38 3739 13.61 8 5317 15124 0.28 1.67 0.34 5060 13.81 7 5317 20441 0.38 1.52 0.30 6215 13.81 6 5455 25896 0.48 1.40 0.28 7258 14.17 5 5455 31351 0.59 1.30 0.26 8171 14.17 4 5482 36833 0.67 1.22 0.24 8968 14.24 3 5507 42340 0.79 1.14 0.23 9653 14.30 2 5532 47872 0.90 1.07 0.21 10227 14.37 1 5613 53484 1.00 1.00 0.20 10697 14.58 基礎 8300 61784 - - - - -

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 10 1/972 1.47 1.0 0.0 1.0 9 1/742 1.12 1.0 0.0 1.0 8 1/659 0.99 1.0 0.0 1.0 7 1/609 0.92 1.0 0.0 1.0 6 1/602 0.91 1.0 0.0 1.0 5 1/583 0.88 1.0 0.0 1.0 4 1/561 0.85 1.0 0.0 1.0 3 1/550 0.83 1.0 0.0 1.0 2 1/559 0.84 1.0 0.0 1.0 1 1/798 1.20 1.0 0.0 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 10 1/3619 0.94 1.0 0.0 1.0 9 1/3388 0.88 1.0 0.0 1.0 8 1/3324 0.86 1.0 0.0 1.0 7 1/3257 0.85 1.0 0.0 1.0 6 1/3323 0.86 1.0 0.0 1.0 5 1/3511 0.91 1.0 0.0 1.0 4 1/3758 0.98 1.0 0.0 1.0 3 1/4167 1.08 1.0 0.0 1.0 2 1/4851 1.26 1.0 0.0 1.0 1 1/5358 1.39 1.0 0.0 1.0

ヒンジ図（保有耐力時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 10 10985 1.0 0.30 3296 3487 1.05 9 18695 1.0 0.30 5608 5934 1.05 8 25300 1.0 0.30 7590 8031 1.05 7 31075 1.0 0.30 9323 9864 1.05 6 36288 1.0 0.30 10886 11519 1.05 5 40856 1.0 0.30 12257 12969 1.05 4 44842 1.0 0.30 13452 14234 1.05 3 48264 1.0 0.30 14479 15321 1.05 2 51136 1.0 0.30 15341 16232 1.05 1 53484 1.0 0.30 16045 16978 1.05 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 10 10985 1.0 0.40 4394 6743 1.53 9 18695 1.0 0.40 7478 11476 1.53 8 25300 1.0 0.40 10120 15530 1.53 7 31075 1.0 0.40 12430 19075 1.53 6 36288 1.0 0.40 14515 22275 1.53 5 40856 1.0 0.40 16342 25079 1.53 4 44842 1.0 0.40 17937 27526 1.53 3 48264 1.0 0.40 19306 29627 1.53 2 51136 1.0 0.40 20454 31389 1.53 1 53484 1.0 0.40 21394 32831 1.53

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角（3F-4F） X方向　（負加力）　層間変形角（3F-4F） Y方向　（正加力）　層間変形角（7F-8F） Y方向　（負加力）　層間変形角（7F-8F） 保有耐力時 X方向　（正加力）　層間変形角（4F-5F） X方向　（負加力）　層間変形角（4F-5F） Y方向　（正加力）　層間変形角（7F-8F） Y方向　（負加力）　層間変形角（7F-8F）
