構造計算書 BUSファイルダウンロード
- 設計モデル概要
| モデル概要 | 板状タイプ 6階建 共同住宅 |
| 地域係数 | Z＝1.0 |
| 用途 | 共同住宅 |
| 階数 | 地上6階 |
| 高さ | 軒高17.38m |

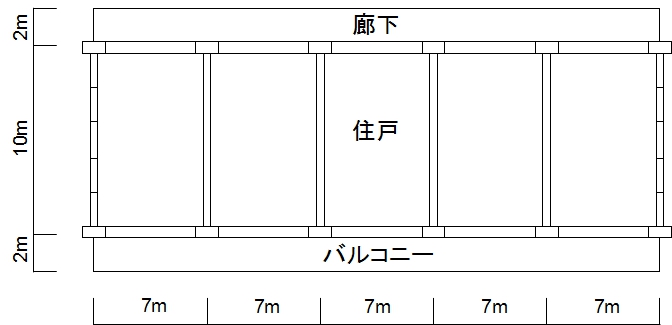

| スパン数 | X方向5スパン Y方向1スパン |
| 基準階高 | 2.8m |
| 1階階高 | 3.1m |
| 架構形式 | X方向 ラーメン Y方向 壁 |
- 使用材料
| コンクリート | 普通コンクリート | 5F〜7F Fc24 1F〜4F Fc27 |
| 鉄筋 | D10〜D13 SD295A D19〜D29 SD345 D32〜D38 SD390 |
|
- 仮定荷重
| 名称 | 厚さ (mm) |
単位荷重 (kN/m3) |
重量 (N/m2) |
床・小梁 架構 地震 (N/m2) (N/m2) (N/m2) |
|
| 屋上 | 押えコンクリート アスファルト防水 天井 スラブ 合計 |
80 220 |
23.0 24.0 |
1840 150 200 5280 7470 |
DL 7470 LL 1800 1300 600 TL 9270 8770 8070 |
| 居室 | 間仕切り壁 フローリング 天井 スラブ 合計 |
220 |
24.0 |
200 200 200 5280 5880 |
DL 5880 LL 1800 1300 600 TL 7680 7180 6480 |
- 層せん断力
| 階 | wi (kN) |
Σwi (kN) |
αi | Ai | Ci | Qi (kN) |
Wi/A (kN/m2) |
| 6 | 4894 | 4894 | 0.17 | 1.78 | 0.36 | 1744 | 13.98 |
| 5 | 4913 | 9806 | 0.33 | 1.48 | 0.30 | 2901 | 14.04 |
| 4 | 4930 | 14736 | 0.50 | 1.31 | 0.26 | 3872 | 14.09 |
| 3 | 4930 | 19666 | 0.66 | 1.19 | 0.24 | 4689 | 14.09 |
| 2 | 4956 | 24622 | 0.83 | 1.09 | 0.22 | 5372 | 14.16 |
| 1 | 5028 | 29650 | 1.00 | 1.00 | 0.20 | 5930 | 14.36 |
| 基礎 | 6754 | 36403 | - | - | - | 6610 | 19.30 |
- 剛性率
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 6 | 1/1380 | 1.60 | 1.0 | 0.0 | 1.0 |
| 5 | 1/918 | 1.07 | 1.0 | 0.0 | 1.0 |
| 4 | 1/728 | 0.85 | 1.0 | 0.0 | 1.0 |
| 3 | 1/647 | 0.75 | 1.0 | 0.0 | 1.0 |
| 2 | 1/629 | 0.73 | 1.0 | 0.0 | 1.0 |
| 1 | 1/865 | 1.00 | 1.0 | 0.0 | 1.0 |
Y方向
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 6 | 1/9183 | 1.11 | 1.0 | 0.0 | 1.0 |
| 5 | 1/8166 | 0.99 | 1.0 | 0.0 | 1.0 |
| 4 | 1/7711 | 0.93 | 1.0 | 0.0 | 1.0 |
| 3 | 1/7845 | 0.95 | 1.0 | 0.0 | 1.0 |
| 2 | 1/8351 | 1.01 | 1.0 | 0.0 | 1.0 |
| 1 | 1/8506 | 1.03 | 1.0 | 0.0 | 1.0 |
- 保有水平耐力
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 6 | 8718 | 1.0 | 0.30 | 2615 | 3183 | 1.21 |
| 5 | 14506 | 1.0 | 0.30 | 4352 | 5295 | 1.21 |
| 4 | 19357 | 1.0 | 0.30 | 5807 | 7066 | 1.21 |
| 3 | 23445 | 1.0 | 0.30 | 7034 | 8558 | 1.21 |
| 2 | 26859 | 1.0 | 0.30 | 8058 | 9805 | 1.21 |
| 1 | 29650 | 1.0 | 0.30 | 8895 | 10823 | 1.21 |
Y方向正加力時
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 6 | 8718 | 1.0 | 0.40 | 3487 | 8330 | 2.38 |
| 5 | 14505 | 1.0 | 0.40 | 5802 | 13860 | 2.38 |
| 4 | 19357 | 1.0 | 0.40 | 7743 | 18496 | 2.38 |
| 3 | 23445 | 1.0 | 0.40 | 9378 | 22401 | 2.38 |
| 2 | 26859 | 1.0 | 0.40 | 10744 | 25663 | 2.38 |
| 1 | 29650 | 1.0 | 0.40 | 11860 | 28330 | 2.38 |
- 保有水平耐力計算終了理由
X方向 （正加力） 層間変形角（2F-3F）
X方向 （負加力） 層間変形角（2F-3F）
Y方向 （正加力） 層間変形角（1F-2F）
Y方向 （負加力） 層間変形角（1F-2F）
保有耐力時
X方向 （正加力） 層間変形角（2F-3F）
X方向 （負加力） 層間変形角（2F-3F）
Y方向 （正加力） 層間変形角（1F-2F）
Y方向 （負加力） 層間変形角（1F-2F）
