6階建8×11モデル RC造 設計モデル群 |
構造計算書
BUSファイルダウンロード
|
 |
|
モデル概要 |

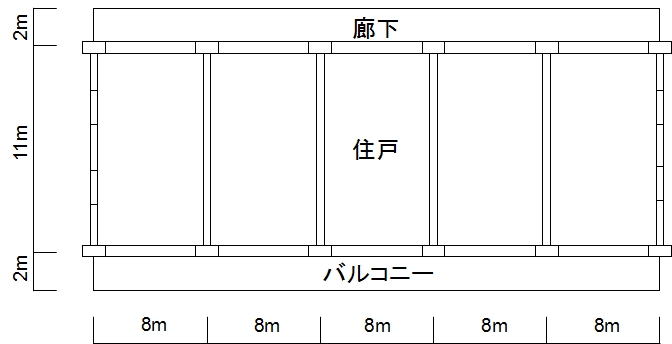

板状タイプ 6階建 共同住宅 |
地域係数 |
Z=1.0 |
用途 |
共同住宅 |
階数 |
地上6階 |
高さ |
軒高17.38m |
スパン数 |
X方向5スパン
Y方向1スパン |
基準階高 |
2.8m |
1階階高 |
3.1m |
架構形式 |
X方向 ラーメン
Y方向 壁 |
|
|
コンクリート |
普通コンクリート |
5F〜7F Fc24
1F〜4F Fc27 |
鉄筋 |
D10〜D13 SD295A
D19〜D29 SD345
D32〜D38 SD390 |
|
|
名称 |
|
厚さ
(mm) |
単位荷重
(kN/m3) |
重量
(N/m2) |
床・小梁 架構 地震
(N/m2) (N/m2) (N/m2) |
屋上 |
押えコンクリート
アスファルト防水
天井
スラブ
合計 |
80
220 |
23.0
24.0 |
1840
150
200
5280
7470 |
DL 7470
LL 1800 1300 600
TL 9270 8770 8070 |
居室 |
間仕切り壁
フローリング
天井
スラブ
合計 |
220 |
24.0 |
200
200
200
5280
5880 |
DL 5880
LL 1800 1300 600
TL 7680 7180 6480 |
|
|
|
|
階 |
wi
(kN) |
Σwi
(kN) |
αi |
Ai |
Ci |
Qi
(kN) |
Wi/A
(kN/m2) |
6 |
5902 |
5902 |
0.17 |
1.78 |
0.36 |
2097 |
13.41 |
5 |
5843 |
11745 |
0.33 |
1.48 |
0.30 |
3472 |
13.28 |
4 |
5893 |
17638 |
0.50 |
1.31 |
0.26 |
4630 |
13.39 |
3 |
5893 |
23531 |
0.66 |
1.19 |
0.24 |
5606 |
13.39 |
2 |
5893 |
29424 |
0.83 |
1.09 |
0.22 |
6417 |
13.39 |
1 |
5972 |
35396 |
1.00 |
1.00 |
0.20 |
7079 |
13.57 |
基礎 |
7910 |
43304 |
- |
- |
- |
7876 |
17.98 |
|
|
|
X方向
階 |
層間変形角 |
剛性率 |
Fs |
偏心率 |
Fe |
6 |
1/1093 |
1.51 |
1.0 |
0.0 |
1.0 |
5 |
1/773 |
1.07 |
1.0 |
0.0 |
1.0 |
4 |
1/631 |
0.87 |
1.0 |
0.0 |
1.0 |
3 |
1/550 |
0.76 |
1.0 |
0.0 |
1.0 |
2 |
1/530 |
0.73 |
1.0 |
0.0 |
1.0 |
1 |
1/757 |
1.05 |
1.0 |
0.0 |
1.0 |
Y方向
階 |
層間変形角 |
剛性率 |
Fs |
偏心率 |
Fe |
6 |
1/9921 |
1.16 |
1.0 |
0.0 |
1.0 |
5 |
1/8640 |
1.01 |
1.0 |
0.0 |
1.0 |
4 |
1/8020 |
0.94 |
1.0 |
0.0 |
1.0 |
3 |
1/8037 |
0.94 |
1.0 |
0.0 |
1.0 |
2 |
1/8380 |
0.98 |
1.0 |
0.0 |
1.0 |
1 |
1/8225 |
0.96 |
1.0 |
0.0 |
1.0 |
|
|
|
|
X方向正加力時
階 |
Qud |
Fes |
Ds |
Qun |
Qu |
Qu/Qun |
6 |
10486 |
1.0 |
0.30 |
3146 |
3806 |
1.20 |
5 |
17358 |
1.0 |
0.30 |
5207 |
6300 |
1.20 |
4 |
23150 |
1.0 |
0.30 |
6945 |
8402 |
1.20 |
3 |
28029 |
1.0 |
0.30 |
8409 |
10173 |
1.20 |
2 |
32083 |
1.0 |
0.30 |
9685 |
11645 |
1.20 |
1 |
35396 |
1.0 |
0.30 |
10619 |
1247 |
1.20 |
Y方向正加力時
階 |
Qud |
Fes |
Ds |
Qun |
Qu |
Qu/Qun |
6 |
10486 |
1.0 |
0.40 |
4194 |
10949 |
2.61 |
5 |
17358 |
1.0 |
0.40 |
6943 |
18125 |
2.61 |
4 |
23150 |
1.0 |
0.40 |
9260 |
24173 |
2.61 |
3 |
28029 |
1.0 |
0.40 |
11212 |
29267 |
2.61 |
2 |
32083 |
1.0 |
0.40 |
12833 |
33500 |
2.61 |
1 |
35396 |
1.0 |
0.55 |
19467 |
36960 |
1.89 |
|
|
