7階建6×12モデル　RC造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

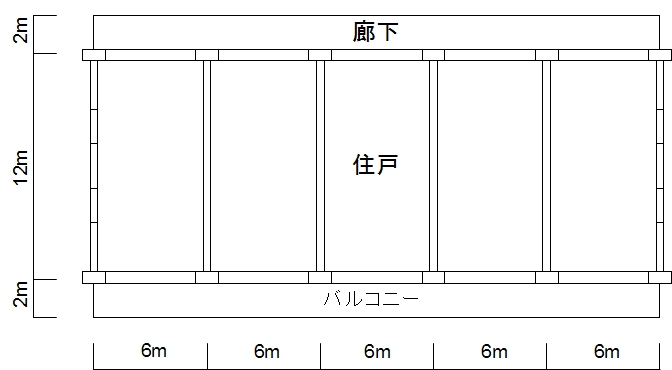

設計モデル概要 モデル概要 板状タイプ　7階建　共同住宅 地域係数 Z＝1.0 用途 共同住宅 階数 地上7階 高さ 軒高20.18m スパン数 X方向5スパン Y方向1スパン 基準階高 2.8m 1階階高 3.1m 架構形式 X方向　ラーメン Y方向　壁

使用材料 コンクリート 普通コンクリート　 7F〜8F　Fc21 4F〜6F　Fc24 1F〜3F　Fc27 鉄筋 D10〜D13　SD295A D19〜D29　SD345 D32〜D38　SD390

仮定荷重 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 押えコンクリート アスファルト防水 天井 スラブ 合計 80 220 23.0 24.0 1840 150 200 5280 7470 DL　　　　　　　　　　　　　　　　7470 LL　　1800　　　　1300　　　　600 TL　　9270　　　　8770　　　　8070 居室 間仕切り壁 フローリング 天井 スラブ 合計 220 24.0 200 200 200 5280 5880 DL　　　　　　　　　　　　　　　　5880 LL　　1800　　　　1300　　　　600 TL　　7680　　　　7180　　　　6480

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 7 4793 4793 0.14 1.94 0.39 1852 13.31 6 4871 9664 0.28 1.59 0.32 3073 13.53 5 4976 14639 0.42 1.41 0.28 4122 13.82 4 4976 19615 0.57 1.28 0.26 5017 13.82 3 4987 24602 0.71 1.18 0.24 5779 13.85 2 4998 29599 0.85 1.08 0.22 6414 13.88 1 5078 34677 1.00 1.00 0.20 6935 14.11 基礎 6935 41612 - - - 7634 19.26

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 7 1/1208 1.56 1.0 0.0 1.0 6 1/887 1.15 1.0 0.0 1.0 5 1/753 0.97 1.0 0.0 1.0 4 1/636 0.82 1.0 0.0 1.0 3 1/579 0.75 1.0 0.0 1.0 2 1/571 0.74 1.0 0.0 1.0 1 1/789 1.02 1.0 0.0 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 7 1/9149 1.09 1.0 0.0 1.0 6 1/8204 0.98 1.0 0.0 1.0 5 1/7835 0.93 1.0 0.0 1.0 4 1/7714 0.92 1.0 0.0 1.0 3 1/7942 0.95 1.0 0.0 1.0 2 1/8809 1.05 1.0 0.0 1.0 1 1/9047 1.08 1.0 0.0 1.0

ヒンジ図（保有耐力時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 7 9258 1.0 0.30 2778 3066 1.10 6 15364 1.0 0.30 4609 5088 1.10 5 20609 1.0 0.30 6183 6825 1.10 4 25086 1.0 0.30 7526 8308 1.10 3 28893 1.0 0.30 8668 9568 1.10 2 32072 1.0 0.30 9622 10621 1.10 1 34677 1.0 0.30 10403 11484 1.10 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 7 9258 1.0 0.40 3703 10087 2.72 6 15364 1.0 0.40 6146 16740 2.72 5 20609 1.0 0.40 8244 22455 2.72 4 25086 1.0 0.40 10035 27332 2.72 3 28893 1.0 0.40 11557 31480 2.72 2 32072 1.0 0.40 12829 34943 2.72 1 34677 1.0 0.40 19072 37782 1.98

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角（2F-3F） X方向　（負加力）　層間変形角（2F-3F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　層間変形角（1F-2F） 保有耐力時 X方向　（正加力）　層間変形角（2F-3F） X方向　（負加力）　層間変形角（2F-3F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　層間変形角（1F-2F）
