7階建8×12モデル RC造 設計モデル群 |
構造計算書
BUSファイルダウンロード
|
 |
|
モデル概要 |

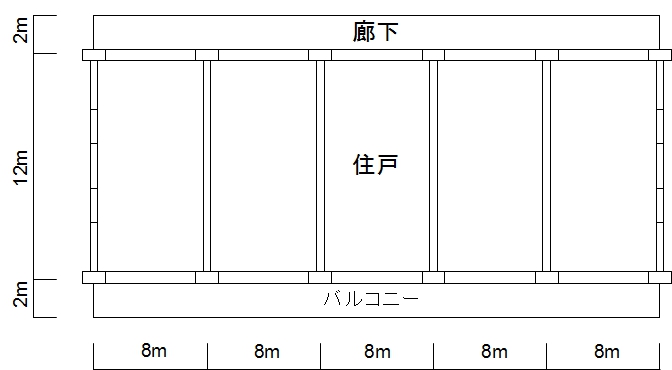

板状タイプ 7階建 共同住宅 |
地域係数 |
Z=1.0 |
用途 |
共同住宅 |
階数 |
地上7階 |
高さ |
軒高20.18m |
スパン数 |
X方向5スパン
Y方向1スパン |
基準階高 |
2.8m |
1階階高 |
3.1m |
架構形式 |
X方向 ラーメン
Y方向 壁 |
|
|
コンクリート |
普通コンクリート |
7F〜8F Fc30
1F〜6F Fc33 |
鉄筋 |
D10〜D13 SD295A
D19〜D29 SD345
D32〜D38 SD390 |
|
|
名称 |
|
厚さ
(mm) |
単位荷重
(kN/m3) |
重量
(N/m2) |
床・小梁 架構 地震
(N/m2) (N/m2) (N/m2) |
屋上 |
押えコンクリート
アスファルト防水
天井
スラブ
合計 |
80
220 |
23.0
24.0 |
1840
150
200
5280
7470 |
DL 7470
LL 1800 1300 600
TL 9270 8770 8070 |
居室 |
間仕切り壁
フローリング
天井
スラブ
合計 |
220 |
24.0 |
200
200
200
5280
5880 |
DL 5880
LL 1800 1300 600
TL 7680 7180 6480 |
|
|
|
|
階 |
wi
(kN) |
Σwi
(kN) |
αi |
Ai |
Ci |
Qi
(kN) |
Wi/A
(kN/m2) |
7 |
6230 |
6230 |
0.14 |
1.92 |
0.38 |
2391 |
12.98 |
6 |
6148 |
12379 |
0.28 |
1.59 |
0.32 |
3927 |
12.81 |
5 |
6304 |
18683 |
0.42 |
1.41 |
0.28 |
5252 |
13.13 |
4 |
6304 |
24987 |
0.57 |
1.28 |
0.26 |
6385 |
13.13 |
3 |
6315 |
31302 |
0.71 |
1.17 |
0.24 |
7347 |
13.16 |
2 |
6326 |
37628 |
0.85 |
1.08 |
0.22 |
8151 |
13.18 |
1 |
6411 |
44040 |
1.00 |
1.00 |
0.20 |
8808 |
13.36 |
基礎 |
8408 |
52448 |
- |
- |
- |
9655 |
17.52 |
|
|
|
X方向
階 |
層間変形角 |
剛性率 |
Fs |
偏心率 |
Fe |
7 |
1/834 |
1.41 |
1.0 |
0.0 |
1.0 |
6 |
1/656 |
1.11 |
1.0 |
0.0 |
1.0 |
5 |
1/583 |
0.99 |
1.0 |
0.0 |
1.0 |
4 |
1/500 |
0.85 |
1.0 |
0.0 |
1.0 |
3 |
1/453 |
0.77 |
1.0 |
0.0 |
1.0 |
2 |
1/450 |
0.76 |
1.0 |
0.0 |
1.0 |
1 |
1/658 |
1.11 |
1.0 |
0.0 |
1.0 |
Y方向
階 |
層間変形角 |
剛性率 |
Fs |
偏心率 |
Fe |
7 |
1/8611 |
1.13 |
1.0 |
0.0 |
1.0 |
6 |
1/7604 |
1.00 |
1.0 |
0.0 |
1.0 |
5 |
1/7250 |
0.95 |
1.0 |
0.0 |
1.0 |
4 |
1/7084 |
0.93 |
1.0 |
0.0 |
1.0 |
3 |
1/7224 |
0.95 |
1.0 |
0.0 |
1.0 |
2 |
1/7742 |
1.02 |
1.0 |
0.0 |
1.0 |
1 |
1/7773 |
1.02 |
1.0 |
0.0 |
1.0 |
|
|
|
|
X方向正加力時
階 |
Qud |
Fes |
Ds |
Qun |
Qu |
Qu/Qun |
7 |
11957 |
1.0 |
0.30 |
3587 |
4057 |
1.13 |
6 |
19633 |
1.0 |
0.30 |
5890 |
6662 |
1.13 |
5 |
26262 |
1.0 |
0.30 |
7879 |
8911 |
1.13 |
4 |
31922 |
1.0 |
0.30 |
9577 |
10831 |
1.13 |
3 |
36735 |
1.0 |
0.30 |
11021 |
12464 |
1.13 |
2 |
40753 |
1.0 |
0.30 |
12226 |
13827 |
1.13 |
1 |
44040 |
1.0 |
0.30 |
13212 |
14943 |
1.13 |
Y方向正加力時
階 |
Qud |
Fes |
Ds |
Qun |
Qu |
Qu/Qun |
7 |
11957 |
1.0 |
0.40 |
4783 |
12258 |
2.56 |
6 |
19633 |
1.0 |
0.40 |
7853 |
20129 |
2.56 |
5 |
26262 |
1.0 |
0.40 |
10505 |
26925 |
2.56 |
4 |
31922 |
1.0 |
0.40 |
12769 |
32728 |
2.56 |
3 |
36735 |
1.0 |
0.40 |
14694 |
37662 |
2.56 |
2 |
40753 |
1.0 |
0.40 |
16301 |
41782 |
2.56 |
1 |
44040 |
1.0 |
0.40 |
24222 |
45151 |
1.86 |
|
|
Ds算定時
X方向 (正加力) 層間変形角(2F-3F)
X方向 (負加力) 層間変形角(2F-3F)
Y方向 (正加力) 層間変形角(1F-2F)
Y方向 (負加力) 層間変形角(1F-2F)
保有耐力時
X方向 (正加力) 層間変形角(2F-3F)
X方向 (負加力) 層間変形角(2F-3F)
Y方向 (正加力) 層間変形角(1F-2F)
Y方向 (負加力) 層間変形角(1F-2F) |
