15階建6×12モデル スリット有りVer　RC造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

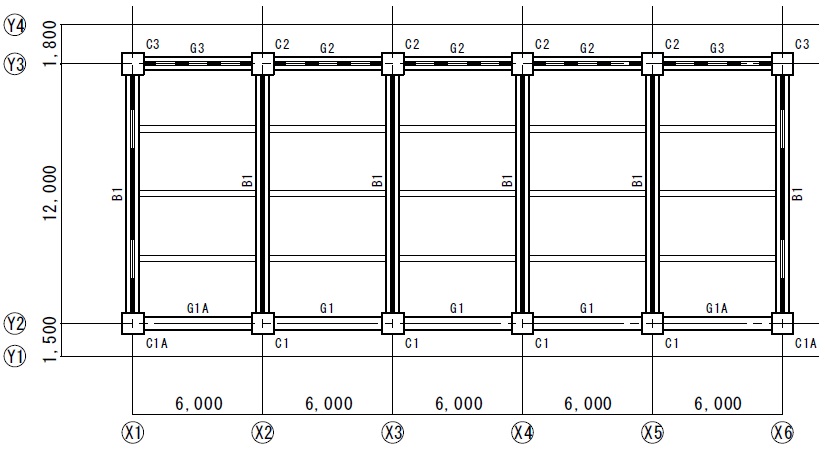

設計モデル概要 モデル概要 板状タイプ　15階建　共同住宅 設計タイプ スリット有りVer 地域係数 Z＝1.0 用途 共同住宅 階数 地上15階 高さ 軒高43.15m スパン数 X方向5スパン Y方向1スパン 基準階高 2.8m 1階階高 3.1m 架構形式 X方向　ラーメン Y方向　壁

使用材料 コンクリート 普通コンクリート　 12F〜16F Fc30 7F〜11F　Fc33 1F〜6F　 Fc36 鉄筋 D10〜D16　SD295A D19〜D29　SD345 D32〜D38　SD390

仮定荷重 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 押えコンクリート アスファルト防水 天井 スラブ 合計 80 150 23.0 24.0 1840 150 200 3600 5790 DL　　5800　　　　5800　　　　5800 LL　　1800　　　　1300　　　　600 TL　　7600　　　　7100　　　　6400 居室 間仕切り壁 フローリング 天井 スラブ 合計 150 24.0 200 200 200 3600 4200 DL 　 4200　　　　4200　　　　4200 LL　　1800　　　　1300　　　　600 TL　　6000　　　　5500　　　　4800 廊下 モルタル塗 スラブ 30 120〜180 20.0 24.0 600 3600 DL 　 4200　　　　4200　　　　4200 LL　　1800　　　　1300　　　　600 TL　　6000　　　　5500　　　　4800 バル　　コニー モルタル塗 スラブ 30 120〜150 20.0 24.0 600 3240 DL 　 3840　　　　3840　　　　3840 LL　　1800　　　　1300　　　　600 TL　　5640　　　　5140　　　　4440

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 15 4618 4618 0.06 2.58 0.55 2579 12.83 14 4732 9350 0.12 2.52 0.44 4135 13.15 13 4732 14083 0.18 2.01 0.38 5465 13.15 12 4774 18857 0.25 1.83 0.35 6662 13.26 11 4793 23651 0.31 1.69 0.32 7749 13.32 10 4862 28513 0.38 1.59 0.30 8753 13.51 9 4892 33406 0.44 1.50 0.29 9672 13.59 8 4992 38398 0.51 1.42 0.27 10526 13.87 7 4992 43391 0.58 1.34 0.26 11291 13.87 6 5080 48471 0.65 1.28 0.24 11991 14.11 5 5131 53603 0.72 1.22 0.23 12617 14.25 4 5169 58773 0.78 1.16 0.22 13169 14.36 3 5178 63951 0.85 1.10 0.21 13643 14.38 2 5186 69137 0.92 1.05 0.20 14040 14.41 1 5312 74450 1.00 1.00 0.19 14368 14.76 基礎 7789 82239 - - - 15152 16.97

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 15 1/ 919 1.52 1.0 0.03 1.0 14 1/ 742 1.22 1.0 0.01 1.0 13 1/ 621 1.02 1.0 0.01 1.0 12 1/ 556 0.92 1.0 0.02 1.0 11 1/ 511 0.84 1.0 0.01 1.0 10 1/ 496 0.82 1.0 0.0 1.0 9 1/ 495 0.81 1.0 0.0 1.0 8 1/ 498 0.82 1.0 0.01 1.0 7 1/ 497 0.82 1.0 0.02 1.0 6 1/ 524 0.86 1.0 0.06 1.0 5 1/ 532 0.88 1.0 0.06 1.0 4 1/ 546 0.90 1.0 0.07 1.0 3 1/ 561 0.92 1.0 0.07 1.0 2 1/ 616 1.01 1.0 0.06 1.0 1 1/ 955 1.58 1.0 0.04 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 15 1/ 2196 0.82 1.0 0.0 1.0 14 1/ 2131 0.80 1.0 0.0 1.0 13 1/ 2089 0.78 1.0 0.0 1.0 12 1/ 2068 0.77 1.0 0.0 1.0 11 1/ 2047 0.76 1.0 0.0 1.0 10 1/ 2086 0.78 1.0 0.0 1.0 9 1/ 2128 0.80 1.0 0.0 1.0 8 1/ 2197 0.82 1.0 0.0 1.0 7 1/ 2284 0.85 1.0 0.0 1.0 6 1/ 2451 0.92 1.0 0.0 1.0 5 1/ 2650 0.99 1.0 0.0 1.0 4 1/ 2940 1.10 1.0 0.0 1.0 3 1/ 3376 1.26 1.0 0.0 1.0 2 1/ 4073 1.53 1.0 0.0 1.0 1 1/ 5211 1.95 1.0 0.0 1.0

ヒンジ図（Ds算定時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 15 12895 1.0 0.30 3868 3989 1.02 14 20677 1.0 0.30 6203 6397 1.02 13 27327 1.0 0.30 8198 8454 1.02 12 33310 1.0 0.30 9993 10305 1.02 11 38747 1.0 0.30 11624 11388 1.02 10 43766 1.0 0.30 13129 13540 1.02 9 48361 1.0 0.30 14508 14962 1.02 8 52616 1.0 0.30 15784 16278 1.02 7 56456 1.0 0.30 16936 17466 1.02 6 59956 1.0 0.30 17987 18549 1.02 5 63089 1.0 0.30 18926 19518 1.02 4 65846 1.0 0.30 19754 20371 1.02 3 68216 1.0 0.30 20464 21105 1.02 2 70103 1.0 0.30 21061 21719 1.02 1 74844 1.0 0.30 21553 22227 1.02 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 15 12895 1.0 0.40 5158 5504 1.06 14 20677 1.0 0.40 8271 8826 1.06 13 27327 1.0 0.40 10930 11665 1.06 12 33310 1.0 0.40 13324 14219 1.06 11 38747 1.0 0.40 15499 16540 1.06 10 43766 1.0 0.40 17506 18682 1.06 19 48361 1.0 0.40 19344 20644 1.06 8 52616 1.0 0.40 21046 22460 1.06 7 56456 1.0 0.40 22582 24099 1.06 6 59956 1.0 0.40 23982 25593 1.06 5 63089 1.0 0.40 25235 26931 1.06 4 65846 1.0 0.40 26338 28108 1.06 3 68216 1.0 0.40 27286 29119 1.06 2 70103 1.0 0.40 28081 29967 1.06 1 74844 1.0 0.40 28737 30668 1.06

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角（6F-7F） X方向　（負加力）　層間変形角（6F-7F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　層間変形角（1F-2F） 保有耐力時 X方向　（正加力）　層間変形角（7F-8F） X方向　（負加力）　層間変形角（7F-8F） Y方向　（正加力）　層間変形角（12F-13F） Y方向　（負加力）　層間変形角（12F-13F）
