構造計算書 BUSファイルダウンロード
- 設計モデル概要
| モデル概要 | 板状タイプ 6階建 共同住宅 |
| 設計タイプ | スリット無しVer |
| 地域係数 | Z＝1.0 |
| 用途 | 共同住宅 |
| 階数 | 地上6階 |
| 高さ | 軒高17.95m |

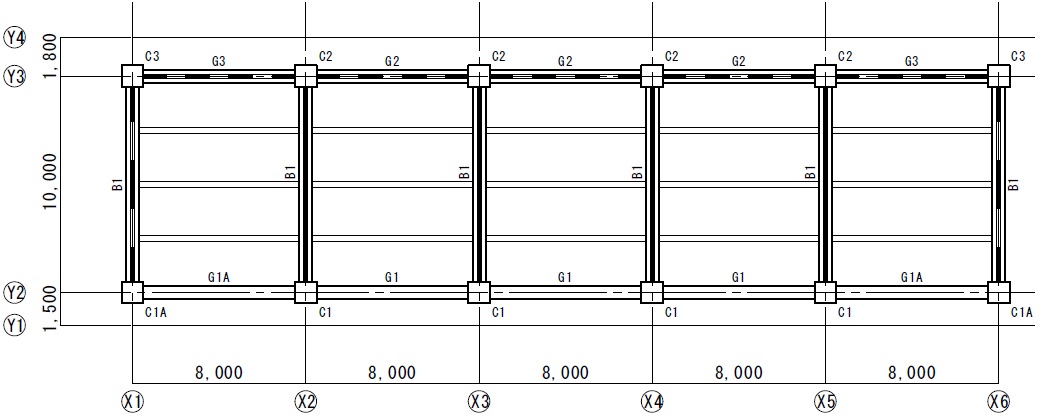

| スパン数 | X方向5スパン Y方向1スパン |
| 基準階高 | 2.8m |
| 1階階高 | 3.1m |
| 架構形式 | X方向 ラーメン Y方向 壁 |
- 使用材料
| コンクリート | 普通コンクリート | 6F〜7F Fc27 1F〜5F Fc30 |
| 鉄筋 | D10〜D16 SD295A D19〜D29 SD345 D32〜D38 SD390 |
|
- 仮定荷重
| 名称 | 厚さ (mm) |
単位荷重 (kN/m3) |
重量 (N/m2) |
床・小梁 架構 地震 (N/m2) (N/m2) (N/m2) |
|
| 屋上 | 押えコンクリート アスファルト防水 天井 スラブ 合計 |
80 150 |
23.0 24.0 |
1840 150 200 3600 5790 |
DL 5800 5800 5800 LL 1800 1300 600 TL 7600 7100 6400 |
| 居室 | 間仕切り壁 フローリング 天井 スラブ 合計 |
150 |
24.0 |
200 200 200 3600 4200 |
DL 4200 4200 4200 LL 1800 1300 600 TL 6000 5500 4800 |
| 廊下 | モルタル塗 スラブ |
30 120〜180 |
20.0 24.0 |
600 3600 |
DL 4200 4200 4200 LL 1800 1300 600 TL 6000 5500 4800 |
| バル コニー | モルタル塗 スラブ |
30 120〜150 |
20.0 24.0 |
600 3240 |
DL 3840 3840 3840 LL 1800 1300 600 TL 5640 5140 4440 |
- 層せん断力
| 階 | wi (kN) |
Σwi (kN) |
αi | Ai | Ci | Qi (kN) |
Wi/A (kN/m2) |
| 6 | 5193 | 5193 | 0.16 | 1.77 | 0.35 | 1838 | 12.98 |
| 5 | 4921 | 10114 | 0.32 | 1.48 | 0.29 | 2996 | 12.30 |
| 4 | 4969 | 15084 | 0.49 | 1.31 | 0.26 | 3978 | 12.42 |
| 3 | 5034 | 20118 | 0.65 | 1.19 | 0.24 | 4820 | 12.59 |
| 2 | 5269 | 25387 | 0.82 | 1.09 | 0.21 | 5553 | 13.17 |
| 1 | 5372 | 30759 | 1.00 | 1.00 | 0.20 | 6152 | 13.43 |
| 基礎 | 7246 | 38005 | - | - | - | 6881 | 13.62 |
- 剛性率
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 6 | 1/ 1875 | 1.10 | 1.0 | 0.09 | 1.0 |
| 5 | 1/ 1522 | 0.90 | 1.0 | 0.10 | 1.0 |
| 4 | 1/ 1348 | 0.79 | 1.0 | 0.10 | 1.0 |
| 3 | 1/ 1383 | 0.81 | 1.0 | 0.11 | 1.0 |
| 2 | 1/ 1616 | 0.95 | 1.0 | 0.13 | 1.01 |
| 1 | 1/ 2388 | 1.41 | 1.0 | 0.14 | 1.08 |
Y方向
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 6 | 1/ 10132 | 1.11 | 1.0 | 0.0 | 1.0 |
| 5 | 1/ 8968 | 0.97 | 1.0 | 0.0 | 1.0 |
| 4 | 1/ 8601 | 0.93 | 1.0 | 0.0 | 1.0 |
| 3 | 1/ 8503 | 0.92 | 1.0 | 0.0 | 1.0 |
| 2 | 1/ 9019 | 0.98 | 1.0 | 0.0 | 1.0 |
| 1 | 1/ 9968 | 1.08 | 1.0 | 0.0 | 1.0 |
- 保有水平耐力
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 6 | 9192 | 1.0 | 0.30 | 2457 | 4575 | 1.65 |
| 5 | 14981 | 1.0 | 0.30 | 4494 | 7457 | 1.65 |
| 4 | 19893 | 1.0 | 0.30 | 5968 | 9902 | 1.65 |
| 3 | 24103 | 1.0 | 0.30 | 7230 | 11998 | 1.65 |
| 2 | 27765 | 1.0 | 0.30 | 8329 | 13821 | 1.65 |
| 1 | 30759 | 1.0 | 0.30 | 9228 | 15312 | 1.65 |
Y方向正加力時
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 6 | 9192 | 1.0 | 0.40 | 3677 | 7160 | 1.94 |
| 5 | 14981 | 1.0 | 0.40 | 5992 | 11670 | 1.94 |
| 4 | 19893 | 1.0 | 0.40 | 7957 | 15496 | 1.94 |
| 3 | 24103 | 1.0 | 0.40 | 9641 | 18775 | 1.94 |
| 2 | 27765 | 1.0 | 0.40 | 11106 | 21628 | 1.94 |
| 1 | 30759 | 1.0 | 0.40 | 12303 | 23960 | 1.94 |
- 保有水平耐力計算終了理由
X方向 （正加力） 層間変形角（4F-5F）
X方向 （負加力） 層間変形角（4F-5F）
Y方向 （正加力） 層間変形角（1F-2F）
Y方向 （負加力） 層間変形角（1F-2F）
保有耐力時
X方向 （正加力） 層間変形角（4F-5F）
X方向 （負加力） 層間変形角（4F-5F）
Y方向 （正加力） 層間変形角（1F-2F）
Y方向 （負加力） 脆性破壊部材の発生 ( 解析終了位置 : X1ﾌﾚｰﾑ 1F階 Y2軸 壁 )
