6階建8×12モデル 高強度Ver　RC造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

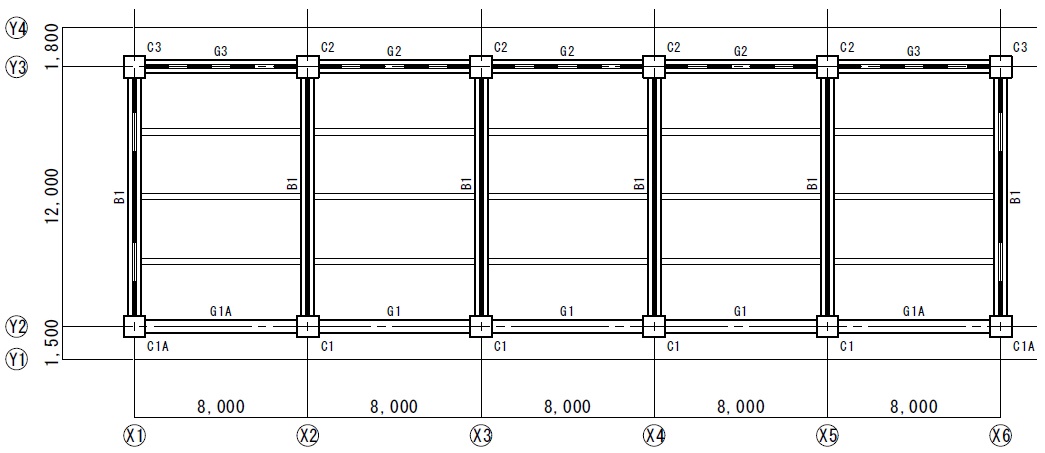

設計モデル概要 モデル概要 板状タイプ　6階建　共同住宅 設計タイプ 高強度Ver 地域係数 Z＝1.0 用途 共同住宅 階数 地上6階 高さ 軒高17.35m スパン数 X方向5スパン Y方向1スパン 基準階高 2.8m 1階階高 3.1m 架構形式 X方向　ラーメン Y方向　壁

使用材料 コンクリート 普通コンクリート　 6F〜7F　 Fc27 1F〜5F　 Fc36 鉄筋 D10〜D16　SD295A D19〜D29　SD345 D32〜D38　SD390 S10〜S16　KSS785

仮定荷重 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 押えコンクリート アスファルト防水 天井 スラブ 合計 80 150 23.0 24.0 1840 150 200 3600 5790 DL　　5800　　　　5800　　　　5800 LL　　1800　　　　1300　　　　600 TL　　7600　　　　7100　　　　6400 居室 間仕切り壁 フローリング 天井 スラブ 合計 150 24.0 200 200 200 3600 4200 DL 　 4200　　　　4200　　　　4200 LL　　1800　　　　1300　　　　600 TL　　6000　　　　5500　　　　4800 廊下 モルタル塗 スラブ 30 120〜180 20.0 24.0 600 3600 DL 　 4200　　　　4200　　　　4200 LL　　1800　　　　1300　　　　600 TL　　6000　　　　5500　　　　4800 バル　　コニー モルタル塗 スラブ 30 120〜150 20.0 24.0 600 3240 DL 　 3840　　　　3840　　　　3840 LL　　1800　　　　1300　　　　600 TL　　5640　　　　5140　　　　4440

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 6 5807 5807 0.17 1.76 0.35 2047 12.10 5 5477 11285 0.33 1.47 0.29 3330 11.41 4 5525 16811 0.49 1.31 0.26 4416 11.51 3 5563 22374 0.66 1.19 0.23 5340 11.59 2 5679 28053 0.82 1.09 0.21 6124 11.83 1 5788 33841 1.00 1.00 0.20 2728 12.06 基礎 7464 41306 - - - 7519 12.20

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 6 1/1705 1.16 1.0 0.09 1.0 5 1/1378 0.94 1.0 0.11 1.0 4 1/1208 0.82 1.0 0.10 1.0 3 1/1191 0.81 1.0 0.11 1.0 2 1/1354 0.92 1.0 0.13 1.0 1 1/1946 1.33 1.0 0.14 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 6 1/13101 1.16 1.0 0.0 1.0 5 1/11300 1.00 1.0 0.0 1.0 4 1/10617 0.94 1.0 0.0 1.0 3 1/10291 0.91 1.0 0.0 1.0 2 1/10711 0.95 1.0 0.0 1.0 1 1/11545 1.02 1.0 0.0 1.0

ヒンジ図（Ds算定時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 6 10236 1.0 0.30 3070 4896 1.59 5 16651 1.0 0.30 4995 7965 1.59 4 22081 1.0 0.30 6624 10563 1.59 3 26700 1.0 0.30 8010 12772 1.59 2 30622 1.0 0.30 9186 14648 1.59 1 33841 1.0 0.30 13536 16188 1.19 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 6 10236 1.0 0.40 4094 9687 2.36 5 16651 1.0 0.40 6660 15758 2.36 4 22081 1.0 0.40 8832 20898 2.36 3 26700 1.0 0.40 10680 25270 2.36 2 30622 1.0 0.40 12249 28981 2.36 1 33841 1.0 0.40 13536 32028 2.36

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角（4F-5F） X方向　（負加力）　層間変形角（4F-5F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　層間変形角（1F-2F） 保有耐力時 X方向　（正加力）　層間変形角（4F-5F) X方向　（負加力）　層間変形角（4F-5F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　脆性破壊部材の発生（X1フレーム 1F階 Y2軸　壁）
