構造計算書 BUSファイルダウンロード
- 設計モデル概要
| モデル概要 | 板状タイプ 10階建 共同住宅 |
| 設計タイプ | 高強度Ver |
| 地域係数 | Z＝1.0 |
| 用途 | 共同住宅 |
| 階数 | 地上10階 |
| 高さ | 軒高28.55m |

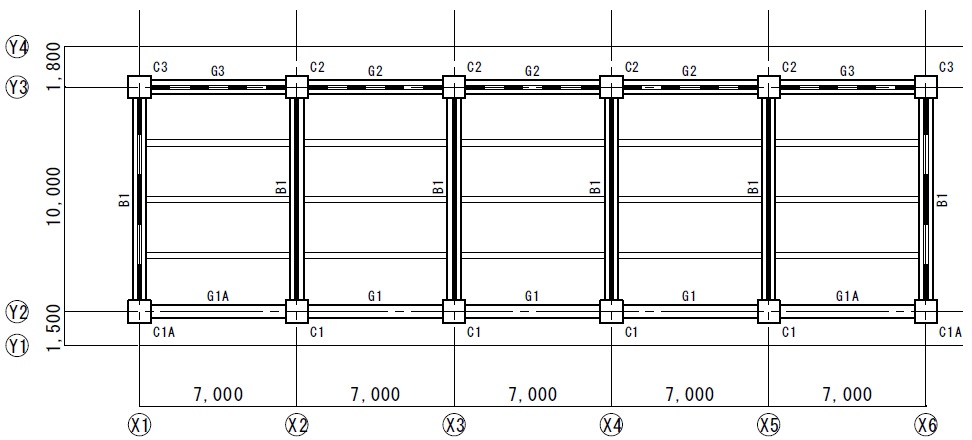

| スパン数 | X方向5スパン Y方向1スパン |
| 基準階高 | 2.8m |
| 1階階高 | 3.1m |
| 架構形式 | X方向 ラーメン Y方向 壁 |
- 使用材料
| コンクリート | 普通コンクリート | 9F〜11F Fc27 1F〜8F Fc36 |
| 鉄筋 | D10〜D16 SD295A D19〜D29 SD345 D32〜D38 SD390 S10〜S16 KSS785 |
|
- 仮定荷重
| 名称 | 厚さ (mm) |
単位荷重 (kN/m3) |
重量 (N/m2) |
床・小梁 架構 地震 (N/m2) (N/m2) (N/m2) |
|
| 屋上 | 押えコンクリート アスファルト防水 天井 スラブ 合計 |
80 150 |
23.0 24.0 |
1840 150 200 3600 5790 |
DL 5800 5800 5800 LL 1800 1300 600 TL 7600 7100 6400 |
| 居室 | 間仕切り壁 フローリング 天井 スラブ 合計 |
150 |
24.0 |
200 200 200 3600 4200 |
DL 4200 4200 4200 LL 1800 1300 600 TL 6000 5500 4800 |
| 廊下 | モルタル塗 スラブ |
30 120〜180 |
20.0 24.0 |
600 3600 |
DL 4200 4200 4200 LL 1800 1300 600 TL 6000 5500 4800 |
| バル コニー | モルタル塗 スラブ |
30 120〜150 |
20.0 24.0 |
600 3240 |
DL 3840 3840 3840 LL 1800 1300 600 TL 5640 5140 4440 |
- 層せん断力
| 階 | wi (kN) |
Σwi (kN) |
αi | Ai | Ci | Qi (kN) |
Wi/A (kN/m2) |
| 10 | 4678 | 4678 | 0.10 | 2.28 | 0.45 | 2138 | 13.37 |
| 9 | 4531 | 9209 | 0.19 | 1.86 | 0.37 | 3432 | 12.95 |
| 8 | 4531 | 13740 | 0.29 | 1.65 | 0.33 | 4536 | 12.95 |
| 7 | 4606 | 18347 | 0.39 | 1.50 | 0.30 | 5522 | 13.16 |
| 6 | 4633 | 22980 | 0.49 | 1.39 | 0.27 | 6396 | 13.24 |
| 5 | 4633 | 27614 | 0.59 | 1.29 | 0.25 | 7164 | 13.24 |
| 4 | 4648 | 32262 | 0.69 | 1.21 | 0.24 | 7834 | 13.28 |
| 3 | 4688 | 36950 | 0.79 | 1.13 | 0.22 | 8415 | 13.40 |
| 2 | 4763 | 41714 | 0.89 | 1.06 | 0.21 | 8908 | 13.61 |
| 1 | 4865 | 46579 | 1.00 | 1.00 | 0.20 | 9315 | 13.90 |
| 基礎 | 6827 | 53406 | - | - | - | 10002 | 14.67 |
- 剛性率
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 10 | 1/1771 | 1.52 | 1.0 | 0.15 | 1.0 |
| 9 | 1/1397 | 1.20 | 1.0 | 0.18 | 1.1 |
| 8 | 1/1169 | 1.00 | 1.0 | 0.17 | 1.0 |
| 7 | 1/1058 | 0.91 | 1.0 | 0.16 | 1.0 |
| 6 | 1/951 | 0.81 | 1.0 | 0.15 | 1.0 |
| 5 | 1/882 | 0.75 | 1.0 | 0.14 | 1.0 |
| 4 | 1/852 | 0.73 | 1.0 | 0.14 | 1.0 |
| 3 | 1/892 | 0.76 | 1.0 | 0.13 | 1.0 |
| 2 | 1/1050 | 0.90 | 1.0 | 0.14 | 1.0 |
| 1 | 1/1610 | 1.38 | 1.0 | 0.15 | 1.0 |
Y方向
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 10 | 1/3321 | 0.85 | 1.0 | 0.0 | 1.0 |
| 9 | 1/3197 | 0.82 | 1.0 | 0.0 | 1.0 |
| 8 | 1/3123 | 0.80 | 1.0 | 0.0 | 1.0 |
| 7 | 1/3178 | 0.81 | 1.0 | 0.0 | 1.0 |
| 6 | 1/3247 | 0.83 | 1.0 | 0.0 | 1.0 |
| 5 | 1/3413 | 0.87 | 1.0 | 0.0 | 1.0 |
| 4 | 1/3719 | 0.95 | 1.0 | 0.0 | 1.0 |
| 3 | 1/4170 | 1.07 | 1.0 | 0.0 | 1.0 |
| 2 | 1/5007 | 1.28 | 1.0 | 0.0 | 1.0 |
| 1 | 1/6520 | 1.67 | 1.0 | 0.0 | 1.0 |
- 保有水平耐力
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 10 | 10694 | 1.0 | 0.30 | 3269 | 4035 | 1.23 |
| 9 | 17161 | 1.1 | 0.30 | 5662 | 6475 | 1.14 |
| 8 | 22684 | 1.0 | 0.30 | 7279 | 8558 | 1.17 |
| 7 | 27610 | 1.0 | 0.30 | 8581 | 10417 | 1.21 |
| 6 | 31980 | 1.0 | 0.30 | 9724 | 12066 | 1.24 |
| 5 | 35819 | 1.0 | 0.30 | 10746 | 13515 | 1.25 |
| 4 | 39174 | 1.0 | 0.30 | 11752 | 14780 | 1.25 |
| 3 | 42075 | 1.0 | 0.30 | 12622 | 15875 | 1.25 |
| 2 | 44544 | 1.0 | 0.30 | 13363 | 16806 | 1.25 |
| 1 | 46579 | 1.0 | 0.30 | 14343 | 17574 | 1.22 |
Y方向正加力時
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 10 | 10694 | 1.0 | 0.40 | 4277 | 4784 | 1.11 |
| 9 | 17161 | 1.0 | 0.40 | 6864 | 7677 | 1.11 |
| 8 | 22684 | 1.0 | 0.40 | 9073 | 10148 | 1.11 |
| 7 | 27610 | 1.0 | 0.40 | 11044 | 12352 | 1.11 |
| 6 | 31980 | 1.0 | 0.40 | 12792 | 14307 | 1.11 |
| 5 | 35819 | 1.0 | 0.40 | 14328 | 16025 | 1.11 |
| 4 | 39174 | 1.0 | 0.40 | 15669 | 17525 | 1.11 |
| 3 | 42075 | 1.0 | 0.40 | 16830 | 18823 | 1.11 |
| 2 | 44544 | 1.0 | 0.40 | 17817 | 19928 | 1.11 |
| 1 | 46579 | 1.0 | 0.40 | 18631 | 20838 | 1.11 |
- 保有水平耐力計算終了理由
X方向 （正加力） 層間変形角（4F-5F）
X方向 （負加力） 層間変形角（4F-5F）
Y方向 （正加力） 層間変形角（1F-2F）
Y方向 （負加力） 層間変形角（1F-2F）
保有耐力時
X方向 （正加力） 層間変形角（4F-5F)
X方向 （負加力） 層間変形角（4F-5F）
Y方向 （正加力） 層間変形角（8F-9F）
Y方向 （負加力） 層間変形角（1F-2F）
