10階建7×12モデル 高強度Ver　RC造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

設計モデル概要 モデル概要 板状タイプ　10階建　共同住宅 設計タイプ 高強度Ver 地域係数 Z＝1.0 用途 共同住宅 階数 地上10階 高さ 軒高28.55m スパン数 X方向5スパン Y方向1スパン 基準階高 2.8m 1階階高 3.1m 架構形式 X方向　ラーメン Y方向　壁

使用材料 コンクリート 普通コンクリート　 9F〜11F　 Fc27 1F〜8F　 Fc36 鉄筋 D10〜D16　SD295A D19〜D29　SD345 D32〜D38　SD390 S10〜S16　KSS785

仮定荷重 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 押えコンクリート アスファルト防水 天井 スラブ 合計 80 150 23.0 24.0 1840 150 200 3600 5790 DL　　5800　　　　5800　　　　5800 LL　　1800　　　　1300　　　　600 TL　　7600　　　　7100　　　　6400 居室 間仕切り壁 フローリング 天井 スラブ 合計 150 24.0 200 200 200 3600 4200 DL 　 4200　　　　4200　　　　4200 LL　　1800　　　　1300　　　　600 TL　　6000　　　　5500　　　　4800 廊下 モルタル塗 スラブ 30 120〜180 20.0 24.0 600 3600 DL 　 4200　　　　4200　　　　4200 LL　　1800　　　　1300　　　　600 TL　　6000　　　　5500　　　　4800 バル　　コニー モルタル塗 スラブ 30 120〜150 20.0 24.0 600 3240 DL 　 3840　　　　3840　　　　3840 LL　　1800　　　　1300　　　　600 TL　　5640　　　　5140　　　　4440

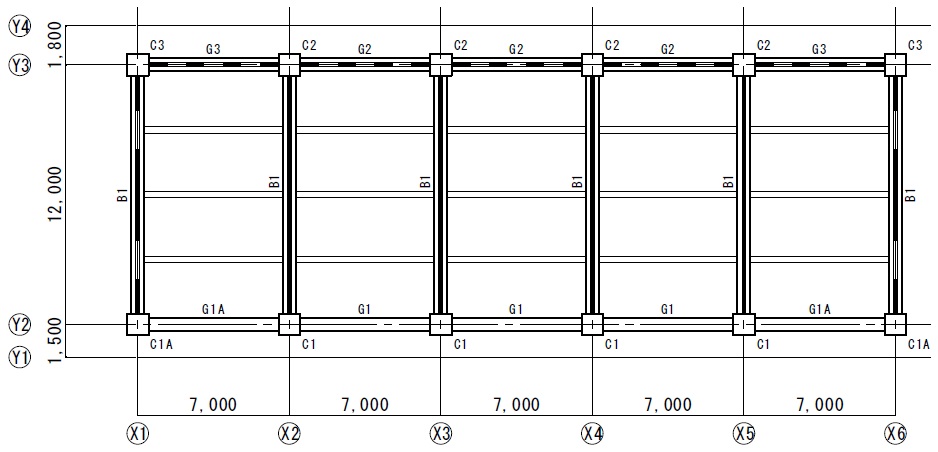

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 10 5234 5234 0.10 2.28 0.45 2390 12.46 9 5051 10286 0.19 1.86 0.37 3831 12.03 8 5051 15337 0.29 1.65 0.33 5062 12.03 7 5142 20480 0.39 1.50 0.30 6161 12.24 6 5171 25651 0.49 1.39 0.27 7136 12.31 5 5171 30822 0.59 1.29 0.25 7992 12.31 4 5180 36003 0.69 1.21 0.24 8739 12.34 3 5222 41225 0.79 1.13 0.22 9385 12.43 2 5298 46523 0.89 1.06 0.21 9934 12.61 1 5410 51934 1.00 1.00 0.20 10386 12.88 基礎 7595 59529 - - - 11151 14.18

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 10 1/1645 1.51 1.0 0.15 1.0 9 1/1297 1.19 1.0 0.17 1.0 8 1/1091 1.00 1.0 0.17 1.0 7 1/995 0.91 1.0 0.16 1.0 6 1/893 0.82 1.0 0.15 1.0 5 1/826 0.76 1.0 0.14 1.0 4 1/795 0.73 1.0 0.14 1.0 3 1/830 0.76 1.0 0.14 1.0 2 1/974 0.89 1.0 0.15 1.0 1 1/1487 1.37 1.0 0.16 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 10 1/4605 0.92 1.0 0.0 1.0 9 1/4368 0.87 1.0 0.0 1.0 8 1/4215 0.84 1.0 0.0 1.0 7 1/4260 0.85 1.0 0.0 1.0 6 1/4304 0.86 1.0 0.0 1.0 5 1/4467 0.89 1.0 0.0 1.0 4 1/4789 0.95 1.0 0.0 1.0 3 1/5260 1.05 1.0 0.0 1.0 2 1/6137 1.22 1.0 0.0 1.0 1 1/7566 1.51 1.0 0.0 1.0

ヒンジ図（Ds算定時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 10 11952 1.0 0.30 3607 4420 1.22 9 19157 1.1 0.30 6289 7084 1.12 8 25311 1.0 0.30 8120 9359 1.15 7 30808 1.0 0.30 9633 11392 1.18 6 35682 1.0 0.30 10932 13195 1.20 5 39963 1.0 0.30 11989 14778 1.23 4 43699 1.0 0.30 13109 16159 1.23 3 46927 1.0 0.30 14078 17353 1.23 2 49671 1.0 0.30 15178 18368 1.21 1 51934 1.0 0.30 16401 19205 1.17 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 10 11952 1.0 0.40 4781 6371 1.33 9 19157 1.0 0.40 7663 10212 1.33 8 25311 1.0 0.40 10124 13493 1.33 7 30808 1.0 0.40 12323 16423 1.33 6 35682 1.0 0.40 14272 19021 1.33 5 39963 1.0 0.40 15985 21304 1.33 4 43699 1.0 0.40 17479 23295 1.33 3 46927 1.0 0.40 18771 25016 1.33 2 49671 1.0 0.40 19868 26479 1.33 1 51934 1.0 0.40 20773 27685 1.33

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角（4F-5F） X方向　（負加力）　層間変形角（4F-5F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　層間変形角（1F-2F） 保有耐力時 X方向　（正加力）　層間変形角（4F-5F) X方向　（負加力）　層間変形角（4F-5F） Y方向　（正加力）　層間変形角（8F-9F） Y方向　（負加力）　層間変形角（1F-2F）
