出てきた結果は、Ｖ１の約２倍の大きさでした。これを式で表すと
と表すことができます。
この結果をアンペールの法則に即して考えると、どのように解釈できるのでしょうか？
|
|

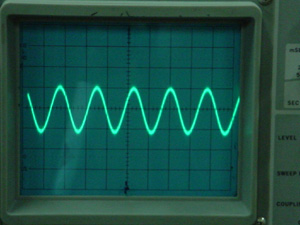

状態１の時のオシロスコープ(=V1)
|
|

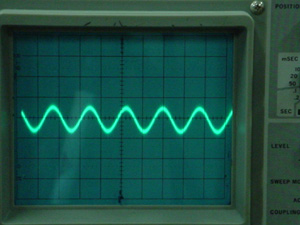

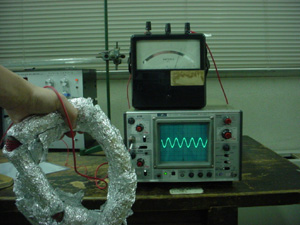

検出コイルを２ターンした時のオシロスコープ(=V2)
|
|

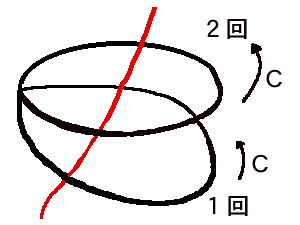

(結論１)出てきた結果は、電流のまわりを２周積分したものと同値である
|
|
|
電流のまわりを一周する経路をＣとするとき、周回積分の値は
でした。今回、検出コイルを２ターンして出てきた結果が２V１になったことは、異なる２つの経路で２回周回積分を施したことにほかなりません。
一般に、直線電流のまわりで周回積分した値は、周回積分を実行した回数に比例すると考えられます。
|
|
の左辺は、周回積分がその道筋によらないことを示しています。すなわち検出コイルの半径によりません。
