学生実験（一）「静電場の性質」について

２次元直交座標系で４辺の電位（境界値）＋中心のcellの電位が与えられた例題(その3）

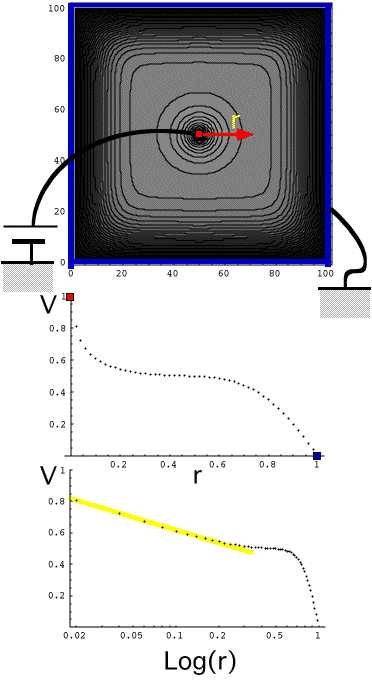

学生実験（一）「静電場の性質」では、２次元面を有効的に作り出すカーボン紙の左右両端２辺の電位はzeroに、点電極Ａ（orＢ）の１点の電位は１０Ｖにセットされ、カーボン紙の上下両端２辺はOpen(等電位線がこの上下両端２辺と垂直になる条件）という境界条件を課している。ここでは、簡単のため「上下左右の端の４辺の電位はzeroに、中心の１点の電位は１Ｖにセットする」条件を設定し、数値的に求めた結果を見てみよう。円柱対称性が見える距離r程度ではLog(r)依存性がよく見えている。
　実際の学生実験でも、円柱対称性が見える距離において電位差−log(r)の依存性が見られた。
