構造計算書 BUSファイルダウンロード

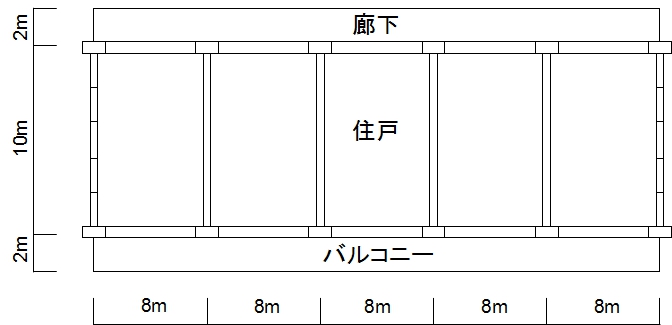

- 設計モデル概要
| モデル概要 | 板状タイプ 6階建 共同住宅 |
| 地域係数 | Z＝1.0 |
| 用途 | 共同住宅 |
| 階数 | 地上6階 |
| 高さ | 軒高17.38m |
| スパン数 | X方向5スパン Y方向1スパン |
| 基準階高 | 2.8m |
| 1階階高 | 3.1m |
| 架構形式 | X方向 ラーメン Y方向 壁 |
- 使用材料
| コンクリート | 普通コンクリート | 5F〜7F Fc24 1F〜4F Fc27 |
| 鉄筋 | D10〜D13 SD295A D19〜D29 SD345 D32〜D38 SD390 |
|
- 仮定荷重
| 名称 | 厚さ (mm) |
単位荷重 (kN/m3) |
重量 (N/m2) |
床・小梁 架構 地震 (N/m2) (N/m2) (N/m2) |
|
| 屋上 | 押えコンクリート アスファルト防水 天井 スラブ 合計 |
80 220 |
23.0 24.0 |
1840 150 200 5280 7470 |
DL 7470 LL 1800 1300 600 TL 9270 8770 8070 |
| 居室 | 間仕切り壁 フローリング 天井 スラブ 合計 |
220 |
24.0 |
200 200 200 5280 5880 |
DL 5880 LL 1800 1300 600 TL 7680 7180 6480 |
- 層せん断力
| 階 | wi (kN) |
Σwi (kN) |
αi | Ai | Ci | Qi (kN) |
Wi/A (kN/m2) |
| 6 | 5535 | 5535 | 0.17 | 1.78 | 0.36 | 1967 | 13.84 |
| 5 | 5501 | 11036 | 0.33 | 1.48 | 0.30 | 3261 | 13.75 |
| 4 | 5501 | 16538 | 0.50 | 1.31 | 0.26 | 4342 | 13.75 |
| 3 | 5501 | 22039 | 0.66 | 1.19 | 0.24 | 5254 | 13.75 |
| 2 | 5551 | 27590 | 0.83 | 1.09 | 0.22 | 6019 | 13.88 |
| 1 | 5626 | 33216 | 1.00 | 1.00 | 0.20 | 6643 | 14.07 |
| 基礎 | 7436 | 40652 | - | - | - | 7392 | 18.59 |
- 剛性率
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 6 | 1/1114 | 1.54 | 1.0 | 0.0 | 1.0 |
| 5 | 1/751 | 1.04 | 1.0 | 0.0 | 1.0 |
| 4 | 1/591 | 0.82 | 1.0 | 0.0 | 1.0 |
| 3 | 1/540 | 0.75 | 1.0 | 0.0 | 1.0 |
| 2 | 1/553 | 0.76 | 1.0 | 0.0 | 1.0 |
| 1 | 1/801 | 1.11 | 1.0 | 0.0 | 1.0 |
Y方向
| 階 | 層間変形角 | 剛性率 | Fs | 偏心率 | Fe |
| 6 | 1/8718 | 1.13 | 1.0 | 0.0 | 1.0 |
| 5 | 1/7688 | 1.00 | 1.0 | 0.0 | 1.0 |
| 4 | 1/7213 | 0.93 | 1.0 | 0.0 | 1.0 |
| 3 | 1/7296 | 0.95 | 1.0 | 0.0 | 1.0 |
| 2 | 1/7697 | 1.00 | 1.0 | 0.0 | 1.0 |
| 1 | 1/7709 | 1.00 | 1.0 | 0.0 | 1.0 |
- 保有水平耐力
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 6 | 9835 | 1.0 | 0.30 | 2951 | 3708 | 1.25 |
| 5 | 16304 | 1.0 | 0.30 | 4891 | 6146 | 1.25 |
| 4 | 21712 | 1.0 | 0.30 | 6514 | 8184 | 1.25 |
| 3 | 26271 | 1.0 | 0.30 | 7881 | 9903 | 1.25 |
| 2 | 30094 | 1.0 | 0.30 | 9028 | 11344 | 1.25 |
| 1 | 33216 | 1.0 | 0.30 | 9665 | 12521 | 1.25 |
Y方向正加力時
| 階 | Qud | Fes | Ds | Qun | Qu | Qu/Qun |
| 6 | 9835 | 1.0 | 0.40 | 3934 | 9455 | 2.40 |
| 5 | 16304 | 1.0 | 0.40 | 6522 | 15673 | 2.40 |
| 4 | 21712 | 1.0 | 0.40 | 8685 | 20871 | 2.40 |
| 3 | 26271 | 1.0 | 0.40 | 10508 | 25254 | 2.40 |
| 2 | 30094 | 1.0 | 0.40 | 12037 | 28929 | 2.40 |
| 1 | 33216 | 1.0 | 0.55 | 18269 | 31931 | 1.74 |
- 保有水平耐力計算終了理由
X方向 （正加力） 層間変形角（2F-3F）
X方向 （負加力） 層間変形角（2F-3F）
Y方向 （正加力） 層間変形角（1F-2F）
Y方向 （負加力） 層間変形角（1F-2F）
保有耐力時
X方向 （正加力） 層間変形角（2F-3F）
X方向 （負加力） 層間変形角（2F-3F）
Y方向 （正加力） 層間変形角（1F-2F）
Y方向 （負加力） 層間変形角（1F-2F）
