7階建7×12モデル　RC造　設計モデル群

構造計算書　　　 　　　BUSファイルダウンロード

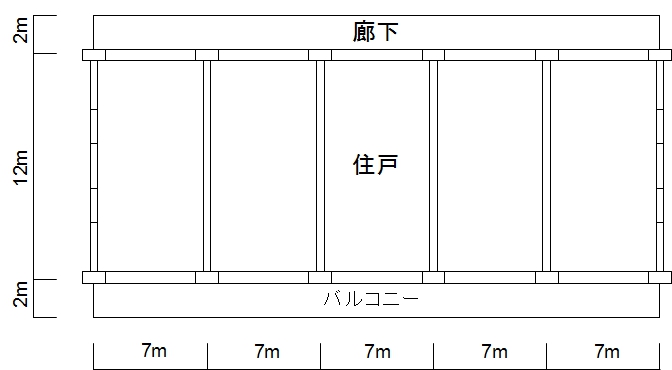

設計モデル概要 モデル概要 板状タイプ　7階建　共同住宅 地域係数 Z＝1.0 用途 共同住宅 階数 地上7階 高さ 軒高20.18m スパン数 X方向5スパン Y方向1スパン 基準階高 2.8m 1階階高 3.1m 架構形式 X方向　ラーメン Y方向　壁

使用材料 コンクリート 普通コンクリート　 7F〜8F　Fc24 4F〜6F　Fc27 1F〜3F　Fc30 鉄筋 D10〜D13　SD295A D19〜D29　SD345 D32〜D38　SD390

仮定荷重 名称 　 厚さ (mm) 単位荷重 (kN/m3) 重量 (N/m2) 　　床・小梁　　　架構　　　　地震 　　(N/m2) 　 　(N/m2) 　　(N/m2) 屋上 押えコンクリート アスファルト防水 天井 スラブ 合計 80 220 23.0 24.0 1840 150 200 5280 7470 DL　　　　　　　　　　　　　　　　7470 LL　　1800　　　　1300　　　　600 TL　　9270　　　　8770　　　　8070 居室 間仕切り壁 フローリング 天井 スラブ 合計 220 24.0 200 200 200 5280 5880 DL　　　　　　　　　　　　　　　　5880 LL　　1800　　　　1300　　　　600 TL　　7680　　　　7180　　　　6480

柱梁断面

層せん断力 階 wi (kN) Σwi (kN) αi Ai Ci Qi (kN) Wi/A (kN/m2) 7 5569 5569 0.14 1.92 0.38 2140 13.26 6 5600 11170 0.28 1.58 0.32 3538 13.33 5 5600 16770 0.42 1.41 0.28 4715 13.33 4 5600 22370 0.57 1.28 0.26 5722 13.33 3 5695 28065 0.71 1.17 0.24 6591 13.56 2 5695 33760 0.85 1.08 0.22 7315 13.56 1 5780 39541 1.00 1.00 0.20 7308 13.76 基礎 7703 47244 - - - 8684 18.34

応力図 断面検定比図

剛性率 X方向 階 層間変形角 剛性率 Fs 偏心率 Fe 7 1/907 1.43 1.0 0.0 1.0 6 1/645 1.02 1.0 0.0 1.0 5 1/526 0.83 1.0 0.0 1.0 4 1/496 0.78 1.0 0.0 1.0 3 1/516 0.82 1.0 0.0 1.0 2 1/541 0.86 1.0 0.0 1.0 1 1/796 1.26 1.0 0.0 1.0 Y方向 階 層間変形角 剛性率 Fs 偏心率 Fe 7 1/9102 1.13 1.0 0.0 1.0 6 1/8069 1.00 1.0 0.0 1.0 5 1/7641 0.95 1.0 0.0 1.0 4 1/7395 0.92 1.0 0.0 1.0 3 1/7605 0.94 1.0 0.0 1.0 2 1/8329 1.03 1.0 0.0 1.0 1 1/8375 1.04 1.0 0.0 1.0

ヒンジ図（保有耐力時）

保有水平耐力 X方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 7 10701 1.0 0.30 3210 3700 1.15 6 17691 1.0 0.30 5307 6117 1.15 5 23575 1.0 0.30 7072 8152 1.15 4 28608 1.0 0.30 8582 9892 1.15 3 32955 1.0 0.30 9887 11396 1.15 2 36576 1.0 0.30 10973 12648 1.15 1 39541 1.0 0.30 11862 13673 1.15 Y方向正加力時 階 Qud Fes Ds Qun Qu Qu/Qun 7 10701 1.0 0.40 4281 11682 2.72 6 17691 1.0 0.40 7076 19312 2.72 5 23575 1.0 0.40 9430 25736 2.72 4 28608 1.0 0.40 11443 31230 2.72 3 32955 1.0 0.40 13182 35976 2.72 2 36576 1.0 0.40 14630 39929 2.72 1 39541 1.0 0.40 21747 43165 1.98

保有水平耐力計算終了理由 Ds算定時 X方向　（正加力）　層間変形角（2F-3F） X方向　（負加力）　層間変形角（2F-3F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　層間変形角（1F-2F） 保有耐力時 X方向　（正加力）　層間変形角（2F-3F） X方向　（負加力）　層間変形角（2F-3F） Y方向　（正加力）　層間変形角（1F-2F） Y方向　（負加力）　層間変形角（1F-2F）
