２ 装置の説明
|
|

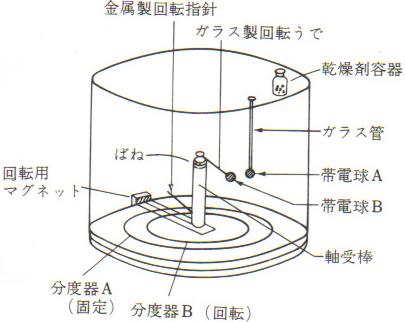

実験装置は左の図のようになっています。（詳しい構造は実験書を参照してください）
分度器Ａは、「球ＢがＡ球に対してどれだけの角度をなしてつり合っているか」を読むもの。分度器Ｂは、ばねによる捩（ねじ）れ角を読むものです。
帯電球Ｂは回転用マグネットによって動かすことができます。
|
|
|
|

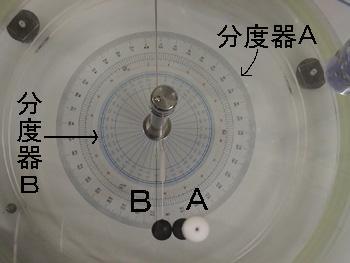

帯電させていない時の様子を見てみましょう。
Ａ，Ｂ両球は接触しています。しかし、両球は帯電していないために互いに力を及ぼしていません。
回転指針は分度器Ｂにおいてほぼ０度を差しています。これはつるまきばねによる捩れがない状態を示しています。
|
|
|
|

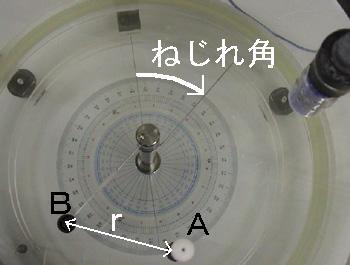

今度はＡ球にのみ帯電させて、回転用マグネットでＢ球がＡ球に接触する位置に戻すことで再びＢ球との接触を試みました。
しかし、何らかの斥力が働いたために、その位置まで戻ることができません。
やがてＢ球はＡ球と離れたある角度で静止しました。
（ムービーを再生せよ）
|
|
|
|
その斥力を仮に「クーロン力」と名付けてしまいましょう。
クーロン力はバネの復帰力モーメントとつり合っています。バネの復帰力モーメントは、ねじれ角の大きさを見ることで知ることができます。
|
|
つまり、定性的に言って次のことがわかります。
斥力（クーロン力）が働いた分だけ、バネのねじれが生じるということです。
それでは具体的にその斥力の性質について見ていきましょう。
|
