■ 単結晶によるＸ線回折〜Ｌａｕｅ Ｍｅｔｈｏｄ〜
|
・装置

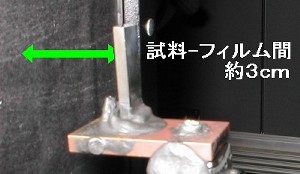

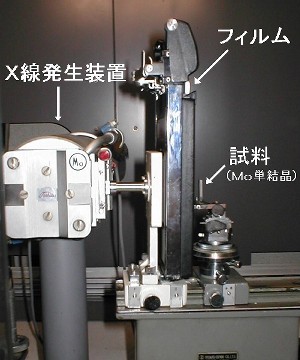

右写真のＸ線発生装置（target金属：Ｍｏ）から白色Ｘ線を発生させ、フィルムを貫通して試料（Ｍｏ）にあてる。 Ｍｏの各原子面で反射されたＸ線は、再びフィルムに当たって感光する。 下の写真にあるように試料とフィルムの間はおよそ３センチメートル。 得られたポラロイド写真を解析する事により、結晶構造がどの方向を向いているかがわかる。 格子定数などは分からない。 |
|
 |
