４ 実験２ 重ね合わせの原理
|
検証２
「２つの電極からなる電位が重なると何が起こるか？」
|
|
|
『実験１』では２つある電極のうち、１つの点電極のみに電圧を加えた時の様子を見ました。
今度は、バナナチップを両方の電極につないで２つの点電極によって作られる電位分布をみてみましょう。
今度は全体にかかる電圧を１５［Ｖ］に設定しました。（ただし、ここではVＡ＋VＢの和が１５になるように都合良く設定しただけです。もちろんこの値以外でも十分重ね合わせが確かめられることに注意しましょう）
（ムービーを再生せよ）
|
|
|
|
『実験１』と同様に、電極の近くから１３［Ｖ］,１２［Ｖ］,…の等電位の位置を探し、トレーシングペーパー上に印をつけていきます。
一例として、１１［Ｖ］の位置を探して等電位線を決定している様子を見てみましょう。
（ムービーを再生せよ）
|
|

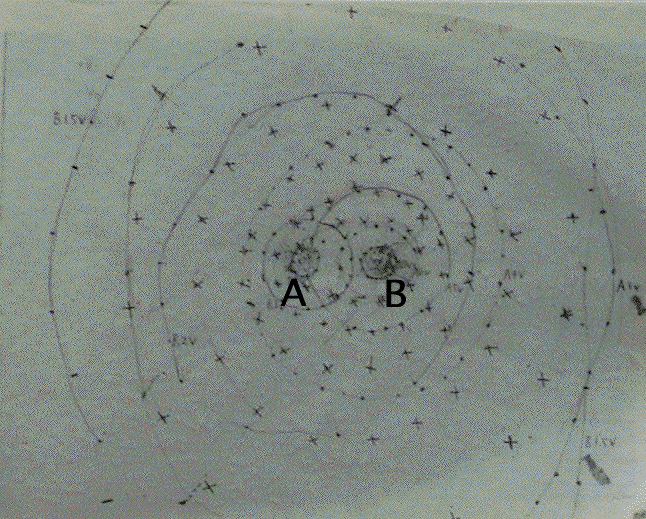

◆結果
２つの電極棒から作られた等電位線は、たがいにどのように影響を及ぼしたでしょうか。
次ページ『実験２の解析』を見てみましょう。
|
