2-1 磁場印可コンポーネント

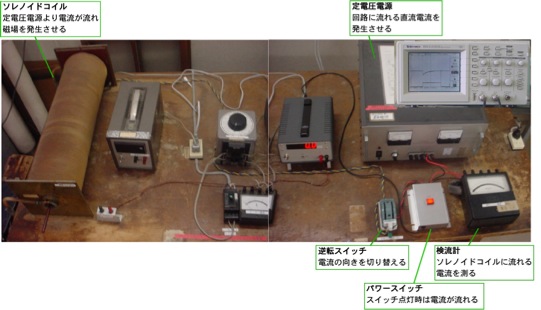

ソレノイドコイルを励磁させる電源は定電圧電源であるため、実際に流れている電流の大きさを電流計により確認しながらソレノイドコイルに流す電流を調節する。パワー(ON/OFF)スイッチをON(ボタンが光る)にすると電流が流れ出す。手動逆転スイッチで電流の向きを切り替えることによりソレノイドコイルに発生する磁場の向きを変えることができる。（手動逆転スイッチはパワー(ON/OFF)スイッチがONの場合には切り替えてはいけません）

磁場発生1


磁場発生回路　　　H-iグラフ
