構造データベースを基にすることで、一般的な建物を目指し設計したモデル群です。
6階建〜15階建のモデル各9種、計90棟のモデルをそろえています。
スパンクリート床を仮定し床厚さを大きめにすることで、小梁を使わずに設計しています。
保有水平耐力比1.0をターゲットに設計していますが、実設計の情報を優先し
低層の柱を太めに設計しているためX方向の保有水平耐力比が大きくなっています。
また、Y方向の保有水平耐力比も実設計の情報を優先し、
最小壁厚180mmで設計しているため低層で大きくなっています。
桁行方向の雑壁は、スリットを切ることを前提で設計しているため考慮していません。
柱・梁のせん断補強筋は通常中央部で間隔を広げますが、本設計モデル群では
保有水平耐力比などの建物の特性に影響を与えないため全断面で@100mmで統一しています。
また、高強度せん断補強筋は使用せずに設計しています。
モデルの詳細は以下を参照してください。
| 用途 | 共同住宅 | |||||||||
| 構造種別 | 鉄筋コンクリート造 | |||||||||
| 総階数 | 地上6〜15階 | |||||||||

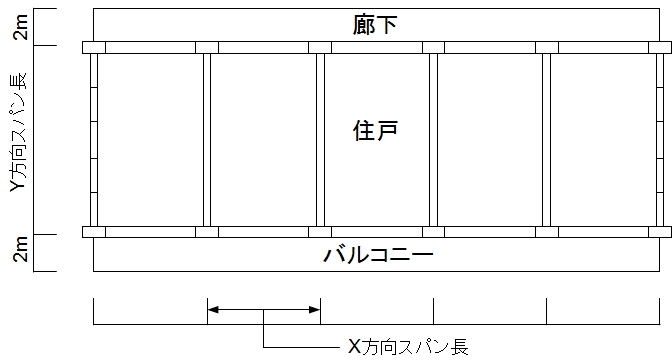

| 平面プラン |  |
|||||||||
| 一次設計 | 許容応力度計算 | |||||||||
| 二次設計 | 保有水平耐力計算 | |||||||||
| 形状係数 | 1.0 | |||||||||
| 終局時判定条件 | 限界層間変形角に達した時 または、脆性破壊が生じたとき |
|||||||||
| 限界層間変形角 |
|
|||||||||
| 解析プログラム | BUS-5(構造システム) | |||||||||
| ダウンロード ファイル |
構造計算書 （pdf） BUSファイル (.bei) ←※開くのにBUS-5が必要 |
設計モデル一覧
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 6 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 7 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 8 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 9 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 10 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 11 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 12 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 13 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 14 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
| 階数 | Xスパン長 （m） |
Yスパン長 (m) |
詳細 |
| 15 | 6 | 10 | ⇒ |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 7 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ | ||
| 8 | 10 | ⇒ | |
| 11 | ⇒ | ||
| 12 | ⇒ |
